Boss ds-1 distortion pedal review

Кейс для педалборда

Для удобства транспортировки гитарных педалбордов используются кейсы. Существует два вида кейсов – soft case и hard case. Soft case – это обычная мягкая сумка, похожая на сумку для ноутбуков. Hard case – это кейс жесткой конструкции, устойчивый к физическим воздействиям.

Наиболее популярным вариантом является soft case. Сумками по умолчанию укомплектованы педалборды основных производителей: Pedaltrain, Yerasov, T-Rex, Gator, E&N. Обычно сумка продается в комплекте с самим педалбордом, но в случае необходимости ее можно приобрести отдельно.

Между собой кейсы разных производителей (кроме продукции BOSS) практически не отличаются. Мягкие сумки выполнены из ткани с подкладками из поролона. Жесткие кейсы сделаны из многослойной фанеры. Углы и грани кейсов укреплены алюминиевыми или жестяными уголками. Педалборд от повреждений защищен волнистым поролоном.

Стоимость наиболее популярного soft case Pedaltrain варьируется от 5500 рублей для педалборда Nano до 9000 рублей для самого большого в линейке педалборда Novo 32.

Стоимость Soft case вместе с педалбордом от компании Yerasov составляет 5990 рублей на момент написания статьи.

Жесткие кейсы для педалбордов приобретаются отдельно. Они выглядят как удлиненные чемоданы. Самые большие кейсы оснащены колесиками для удобства транспортировки.

Цены на жесткие кейсы Pedaltrain и T-Rex начинаются от 7000 рублей. Фирмы Gator и West Coast Pedalboard предлагают более дорогие решения. Здесь цены стартуют от 14000 рублей. Отличие кейсов этих фирм от популярных моделей заключается в использовании более дорогих материалов и внешней отделке толексом.

Жесткий кейс для педалборда обычно выбирают гастролирующие музыканты, для которых первоочередным является вопрос сохранности оборудования в дальних поездках по стране и миру. Вес в таком случае не играет большой роли. Для простых гитаристов, которым приходится постоянно носить свой педалборд на репетиции, намного удобнее использовать мягкие сумки, которые можно повесить через плечо и которые не добавляют лишних килограммов в вес переносимого оборудования.

Для транспортировки самодельных педалбордов используются как фабричные кейсы подходящего размера, так и подручные средства: спортивные сумки, рюкзаки и даже старые советские чемоданы. Последний вариант является наиболее популярным из-за внешней эффектности.

О том, какие педали эффектов использовать, делать борд самому или купить готовый, можно рассуждать бесконечно долго. Универсальный совет гитаристу, решившему собрать собственный гитарный педалборд, – подсмотреть борд любимого музыканта и попытаться скопировать его.

Виды популярных моделей

Цифровые гитарные преображения появились в начале восьмидесятых. В основе их производства лежала аналоговая схема. Проще говоря, на усилитель подавался чистый сигнал. В цифровых аналогах благодаря конструкциям происходит преобразование сигнала в цифровой поток битов и только потом изменяется в аналоговый. И сегодня нет единого мнения, какой лучше купить. Цифровые, по мнению покупателей, считаются более качественными.

Что лежит в основе критерия выбора, помимо популярности моделей? Идея и стиль! Аналоговые приборы готовы удивить чистым плотным звуком. Но даже самые дорогие цифровые конструкции проявляют артефакты воздействия на звук. Однако, нельзя сбрасывать со счетов такие безоговорочные преимущества:

• универсальность исполнения;
• максимальная точность.

Данное устройство является носителем большого количества действий с широким диапазоном.

BASS LIMITER/ENHANCER LMB-3

Педаль, используемая совместно с бас-гитарой, предназначена для ограничения пиков громкости и сглаживания динамики сигнала (что полезно, например, при игре приемом «слэп»), а также для улучшения субъективного восприятия звука за счет увеличения «разборчивости» (психоакустический эффект «enhancer»). В принципе, эта «примочка» является неким подобием больших рэковых компрессоров-лимитеров и энхэнсеров, только она рассчитана на работу с низкими частотами и, естественно, попроще.

Педаль имеет регулировки: LEVEL — уровень сигнала, ENHANCE — изменение «чистоты» звучания, RATIO — уровень компрессии (отношение входного уровня к выходному) и THSHD — порог (уровень сигнала, по достижению которого он начинает компрессироваться)

В инструкции описана последовательность настройки педали и приводятся четыре готовых пресета для достижения того или иного звучания.

Производитель	BOSS
Модель	Bass Limiter/Enhancer LMB-3
Производство	Тайвань
Тип устройства	эффектовая педаль
Гнезда	INPUT, OUTPUT, AC Adapter
Органы управления	переключатели: Pedal Switchрегуляторы: LEVEL, ENHANCE, RATIO, THSHDиндикаторы: CHECK (светодиодный индикатор включения эффекта)
Питание	9В, внешнее или внутреннее (батарейка типа «Крона»)
Ток потребления, мА	17 (12 часов от батарейки)
Габариты, мм	70 (ширина) х 125 (глубина) х 55 (высота)
Вес, г	430
Ориентировочная цена в Москве	$68

Features

As a simple, easy to understand and use pedal, the Boss DS-1 is basically centered on three features that adapt its sound. At the top of the pedal, you’ll see three turnable knobs: tone, level and distortion.

Level is a pretty self-explanatory setting, giving you more volume the further you crank it up. If you’re taking this pedal into a gig setting (which you certainly can, its light and portable and very easy to add to a pedalboard) then you’ll want to turn it up nice and loud to get this distinctive tone to ring out over your band. Equally, if you’re at home practicing, this pedal will still get the job done with a quiet yet equally aggressive distorted sound.

Over on the left, the tone wheel can be span to alter the tone of your distorted sound. This impacts the EQ on the distortion. If you were to center the wheel, you’d get a slight EQ cut around 500Hz, allowing the treble and bass to be increased. The more you spin to the right, the more treble you’ll get; the more you spin to the left, the more bass you’ll get. This EQ setting lends itself quite well to metal/rock genres, but can be adapted and suit many others.

The distortion setting allows you to essentially decide how distorted your signal is going to be. The further you crank this one, the more the tops of your beautifully smooth clean waves are going to be crushed into crunchy squares. This pedal offers a 25dB increase in gain, which when combined with its fixed 35dB gain on input can lead to some truly aggressive, crunchy sounds when cranked all the way up. This means the pedal can provide you with a fully mangled metal sound, all the way down to a crunchy blues lead.

SD-1 SUPER OVERDRIVE

Эффект предназначен для имитации классического звука лампового усилителя при «перегруженном» входе. Также его можно использовать и для предварительной «раскачки» гитарного сигнала перед его подачей на комбоусилитель. Устройство чутко реагирует на все нюансы звукоизвлечения, точно передавая зависимость степени искажений от динамики игры. Эффект регулируется в широких пределах от мягкого, почти незаметного овердрайва до довольно жесткого звучания.

Педаль имеет три классические регулировки — LEVEL (уровень выходного сигнала), TONE (тембр) и DRIVE (уровень искажения сигнала)

В инструкции описана последовательность настройки педали для достижения того или иного звучания.

Производитель	BOSS
Модель	SUPER OverDrive SD-1
Производство	Тайвань
Тип устройства	эффектовая педаль
Гнезда	INPUT, OUTPUT, AC Adapter
Органы управления	переключатели: Pedal Switchрегуляторы: LEVEL, TONE, DRIVEиндикаторы: CHECK (светодиодный индикатор включения эффекта)
Питание	9В, внешнее или внутреннее (батарейка типа «Крона»)
Ток потребления, мА	6 (60 часов от батарейки)
Габариты, мм	70 (ширина) х 125 (глубина) х 55 (высота)
Вес, г	400
Ориентировочная цена в Москве	$53

С Boss DS-1 Distortion покупают

Mooer Micro Power мини-педаль разветвитель питания … 5 590 руб.	Mooer Macro Power (S12) Блок питания на 12 эффектов (9В) 10 990 руб.	Mooer PB-05 Stomplate Педалборд с мягким кейс… 2 590 руб.
Mooer PB-10 Stomplate Раскладной педалборд с … 4 390 руб.	Mooer TF-16S Transformer Сборный педалборд с м… 5 990 руб.	Mooer TF-20S Transformer Сборный педалборд с м… 6 490 руб.
Mooer Macro Power S8 Блок питания на 8 эффектов (9В) 5 590 руб.	MXR DCIS05 инструментальный кабель, 1,5 м, п… 1 190 руб.	MXR DCIS10 инструментальный кабель, 3,1 м, п… 1 390 руб.
MXR DCIS10R инструментальный кабель, 3 м, пря… 1 390 руб.	MXR 3PDCP06 комплект соединительных патчей, 1… 2 690 руб.	MXR DCP1 соединительный патч 30 см 810 руб.
MXR DCIST1RR стерео патч-кабель 30 см 1 190 руб.	MXR DCIW12 Pro Series Woven инструментальный кабель, 3,5 м, п… 2 890 руб.	MXR DCIW12R Pro Series Woven инструментальный кабель, 3,5 м, п… 3 990 руб.
MXR DCIW18 Pro Series Woven инструментальный кабель, 5,5 м, п… 3 290 руб.	MXR DCIW18R Pro Series Woven инструментальный кабель, 5,5 м, п… 4 390 руб.	MXR DCIW24 Pro Series Woven инструментальный кабель, 7,2 м, п… 3 590 руб.
MXR DCIW24R Pro Series Woven инструментальный кабель, 7,2 м, п… 3 590 руб.	MOOER FT-MX Упаковка цветных «крышек» для кно… 350 руб.	Mooer PDC-5S Кабель питания, 5 разъемов, прямо… 290 руб.
Mooer PDC-5A Кабель питания, 5 разъемов, углов… 320 руб.	Mooer PDC-8S Кабель питания, 8 разъемов, прямо… 380 руб.	Mooer PDC-8A Кабель питания, 8 разъемов, углов… 400 руб.
Mooer PC-S Коннектор Jack (male) 1/4 — Jack … 410 руб.	Mooer PC-C Цилиндрический коннектор Jack (ma… 380 руб.	Mooer PC-Z «Z» — образный коннектор Jack (ma… 380 руб.

Разнообразие гитарных эффектов

Эффекты перегруза.

Это самые распространенные и узнаваемые виды эффектов. Изначально, они появились, когда вход гитарного усилителя впервые стали перегружать. Перегруз искажает изначальный гитарный сигнал путем ограничения его по амплитуде, в результате чего достигается такое мощное рычащее звучание. Это именно те самые эффекты, которые придают гитаре рок звучание. По уровню перегруза делятся на 3 типа (от меньшего к большему):

• Овердрайв (Overdrive)
• Дисторшн (Distortion)
• Фуз (Fuzz)

Овердрайв

Овердрайв это самый мягкий перегруз. Звук насыщается теплыми гармониками и так кардинально не ограничивается по амплитуде, как при дисторшене. Полученный звук звучит тепло и объемно. Эффект широко используется в исполнении блюза и классического рока. Самый классический представитель овердрайвов это педаль Ibanez Tube Screamer. Также большую популярность нашли педали фирмы Boss – Boss SD1 и SD2 к примеру.

Дисторшн (Distortion)

Дисторшн уже имеет побольше рыка и мощи, что достигается более большим уровнем искажения. Звучание гитары при его использовании становится ярким, резким и пробивным Этот эффект широко применяется в металле, начиная от классического хэви метала и заканчивая экстремальными стилями типа Death и Black Metal.

Фуз (Fuzz)

И когда уровень искажений имеет очень большую степень, такой перегруз уже называют фуз. Эффект довольно специфический, не особо популярен в современной гитарной музыке.

Основные регуляторы гитарных педалей Distortion.

Самый минимум это три крутилки на педали:

• Громкость (Volume). Отвечает за громкость выходного сигнала.
• Гейн (Gain). Отвечает за уровень перегруза.
• Тон (Tone). Регулятор баланса верхних и нижних частот.

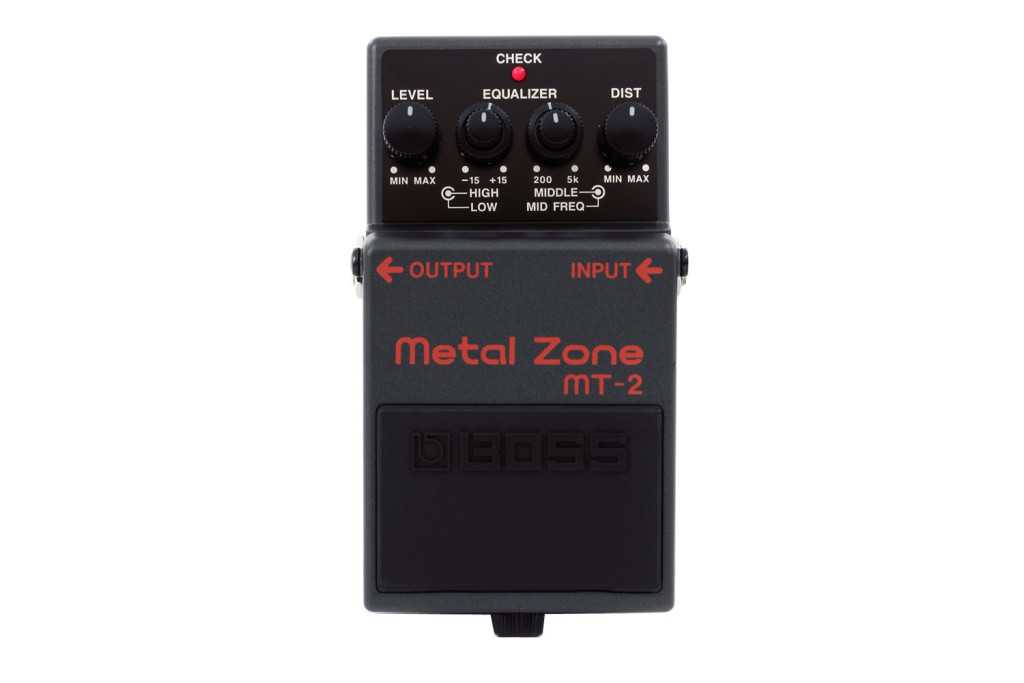

На разных моделях могут быть еще дополнительные ручки. Например, вместо тона, многие производители на свои модели ставят отдельные ручки регулировки частот. То есть, по сути, ставят эквалайзер. Например, на педали Metal Zone от фирмы Boss, эквалайзер 5-ти полосный. Помимо стандартных НЧ, СЧ и ВЧ, вы даже можете отдельно настраивать верхние и нижние диапазоны средних частот.

Пространственные эффекты.

Эти типы эффектов добавляют как бы глубину, пространство в ваш звук. К ним относят реверберацию и дилей.

Реверберация добавляет эхо, будто вы сидите в большой комнате. Педали реверберации или просто ревербераторы дают возможность регулировать глубину или объем этой абстрактной комнаты. Основные регуляторы педали реверберации:

• Объем комнаты (Time). Позволяет настраивать глубину эффекта. Короткое или длинное эхо.
• Баланс между обработанным и сухим сигналом (Mix).
• Громкость эффекта (Volume).

Дилей технически подмешивает к основному сигналу его же повторы, что также дает эффект эха. Количество и частоту повторов можно регулировать. Обычно дилей применяется в соло на перегрузе, чтобы получить такой певучий космический звук. Благодаря ему, звучание становится более плотным. Педали задержки бывают аналоговые и цифровые. Основные регуляторы педали следующие:

• Время задержки (Delay Time) – время между повторами.
• Количество повторов сигнала (Feedback)
• Громкость повторов или баланс (Level или Mix)
• Громкость обработанного сигнала (Volume)

Фильтры

Под таким общим названием находятся наверно вторые по популярности гитарные эффекты после дисторшена – квакушки (Wah-Wah). Квакушка представляет собой большую подвижную педаль. При нажатии на которую появляется тот самый квакающий звук. Принцип действия заключается в том, что когда вы на нее нажимаете, усиливается определенный диапазон частот, а когда отжимаете, наоборот ослабляется. Поэтому кваки и относят к фильтрам.

Педали эффектов для электрогитары бывают «ручного» и автоматического типа. Первой непосредственно управляет гитарист в реальном времени, вторая срабатывает в определенно заданных условиях автоматически. Срабатывание такого эффекта может определяться следующими факторами:

• Время. Фильтр меняет частоты по истечению заданного интервала времени.
• Динамика. Фильтр начинает работу, при изменении громкости исполняемой музыки.

В современной музыке можно довольно часто на соло партиях услышать этот эффект, так как он дает много выразительности. Но главное не перебарщивать, как например Кирк Хэммет.

Продолжение во второй части.

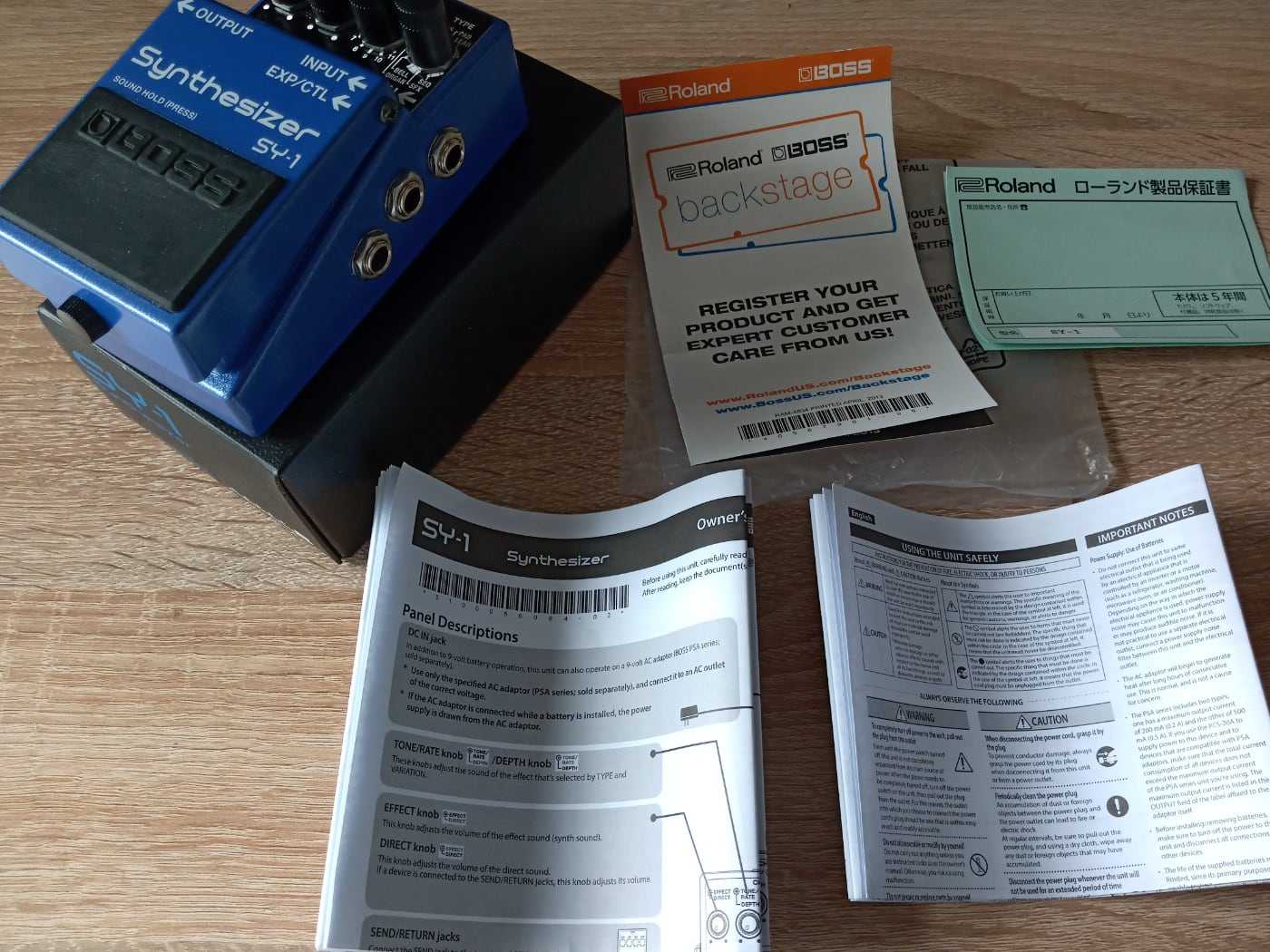

Внешний вид и комплект поставки BOSS SY-1

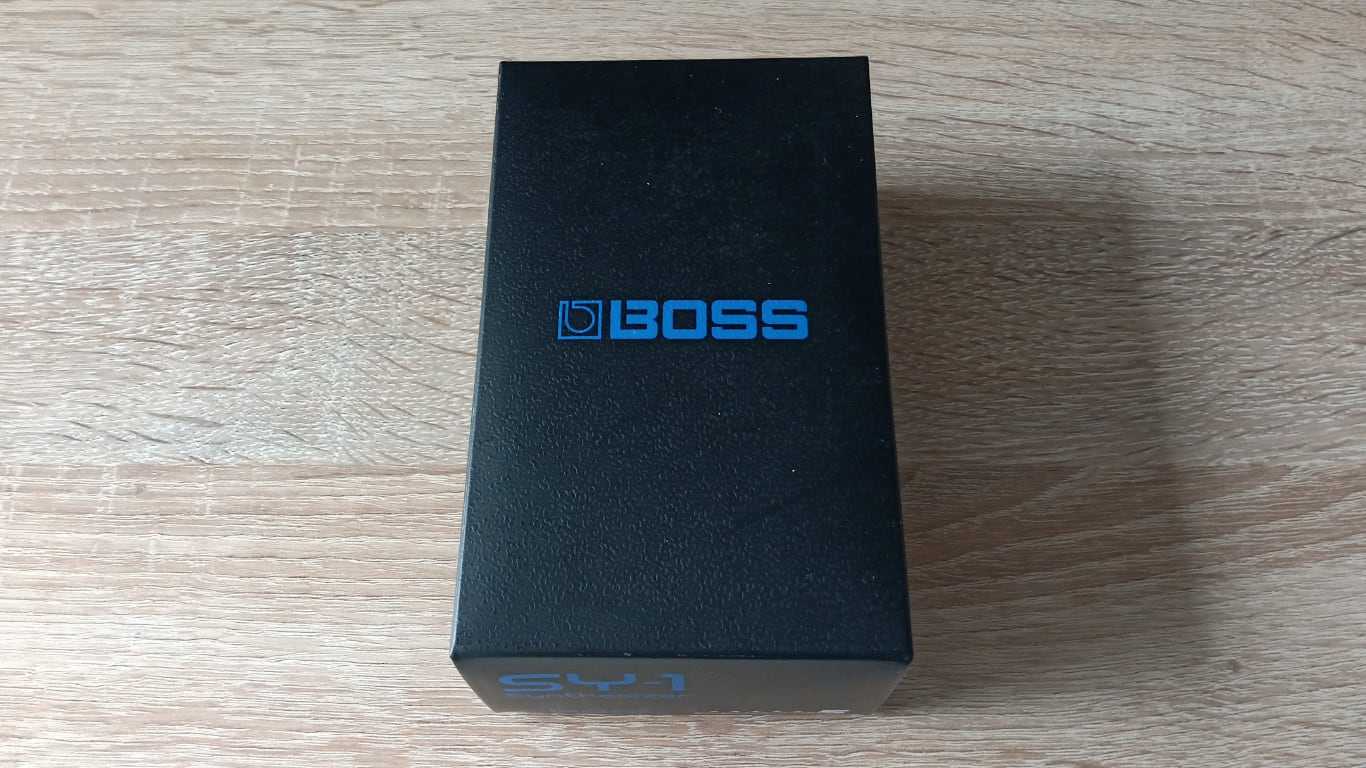

Педаль поставляется в картонной коробке без какой-либо обёртки или заводской плёнки. Несмотря на простоту, SY-1 надёжно зафиксирована в корпусе, не катается и не летает по коробке — во время доставки устройство останется в целости и сохранности. Картон стилизован под чёрную кожу. Выглядит необычно. В центре — крупный логотип BOSS.

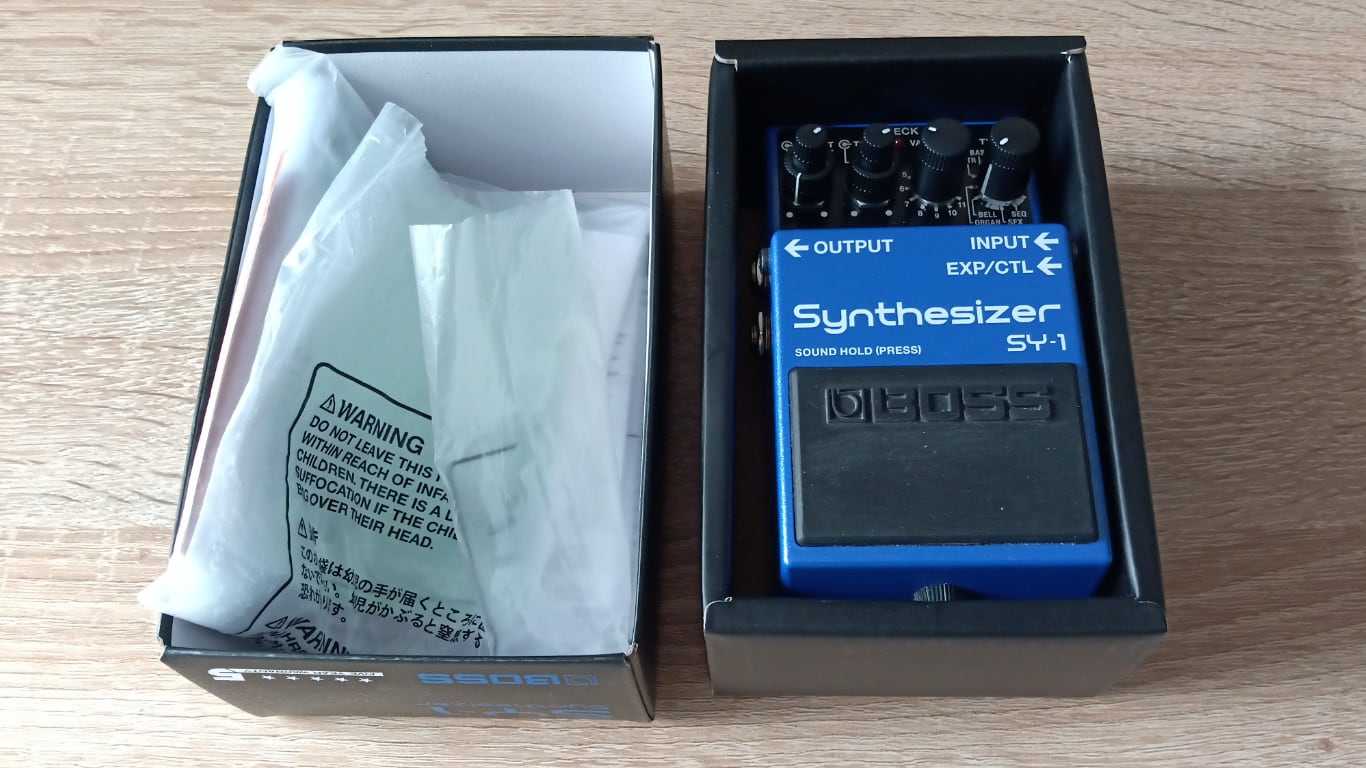

Внутри коробки ничего особенного:

• Педаль BOSS SY-1;
• Батарейка типа «крона» (в самой педали);
• Информационный флаер, предлагающий зарегистрироваться на сайте BOSS для обращения в техническую поддержку;
• Гарантийный талон (на японском);
• Стандартная инструкция об использовании бытовым прибором (техника безопасности и прочая информация, ничего полезного);
• Инструкция по использованию самой педали.

Приятных радостей в виде наклейки с логотипом BOSS в коробке нет. Неизвестно, должна ли она вообще быть, и если должна, то не потерял ли её продавец? Наклейка — вещь не критичная, но её отсутствие немного расстроило. Вроде бы мелочь, но приятная.

Также в комплекте не оказалось вкладыша с описанием пресетов SY-1, хотя на официальном сайте он выложен. Лист формата A4 описывает все предустановки и поведение ручек устройства в зависимости от пресета, что очень пригодится при первом знакомстве с педалью — непонятно, зачем было экономить на одном листе бумаги. Скачивать описание пресетов придётся с сайта самостоятельно.

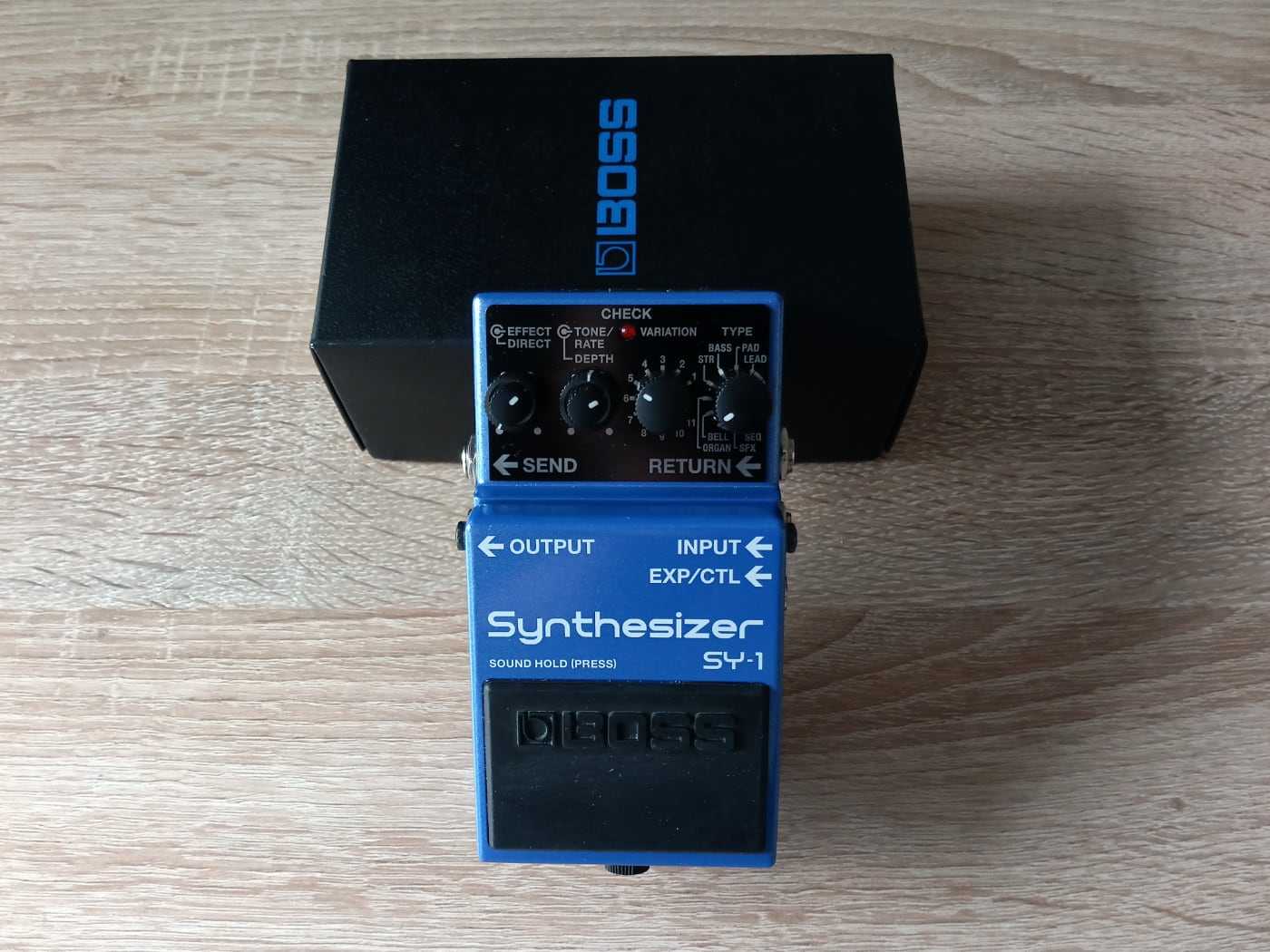

Дизайн педали классический: сверху — регуляторы, снизу — отсек под крону, справа — входы, слева — выходы.

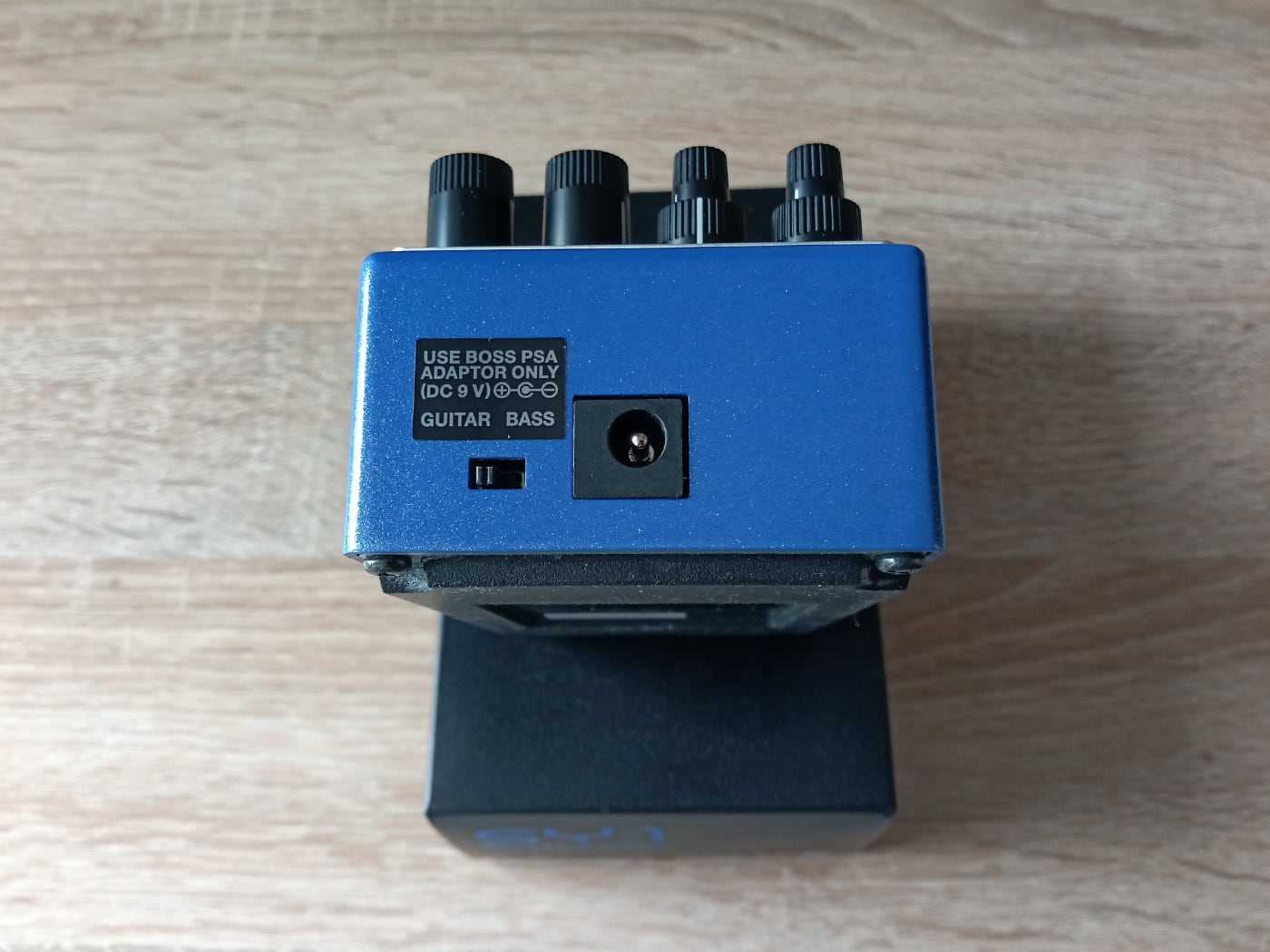

На верхнем торце вход для подключения блока питания и переключатель режима работы педали. В зависимости от используемого инструмента, электрогитары или баса, переключатель устанавливается в одно из положений.

Снизу педали также размещена информация об устройстве и серийный номер. Всё вполне стандартно.

Применение эффекта дисторшн

Гитарный дисторшн получил широкое распространение в тяжёлой рок музыке. Музыку групп различных экстремальных стилей металла невозможно представить без жёстко звучащих гитар. У каждого гитариста этих групп есть в арсенале педаль Distortion какой-либо известной фирмы, либо они используют процессор эффектов, где уже есть встроенный дисторшн. С распространением такого гитарного звучания изменилась и сама манера игры музыкантов, их звукоизвлечение. Развивалась скоростная медиаторная техника, тэппинг, различные варианты глушения и специальные приёмы игры на электрогитаре, которые мы будем изучать в дальнейшем.

Многие производители гитарного оборудования имеют в своей линейки продукции примочки дисторшн для гитары. Из наиболее известных можно выделить:

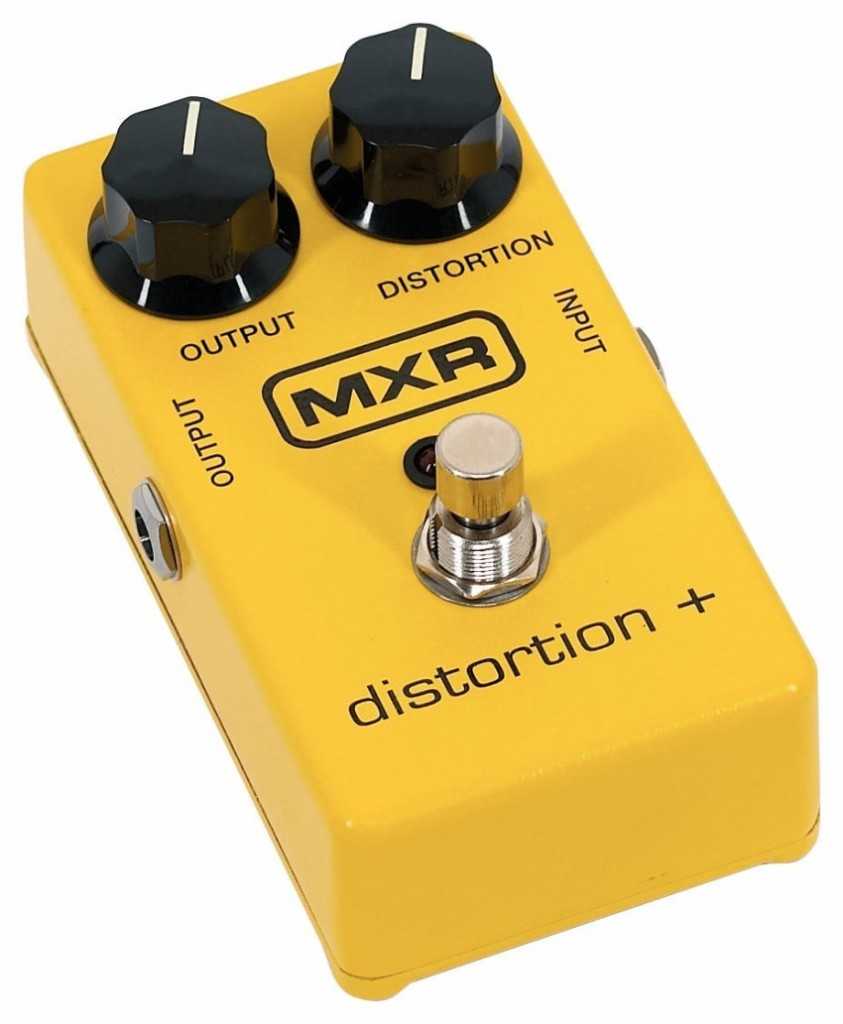

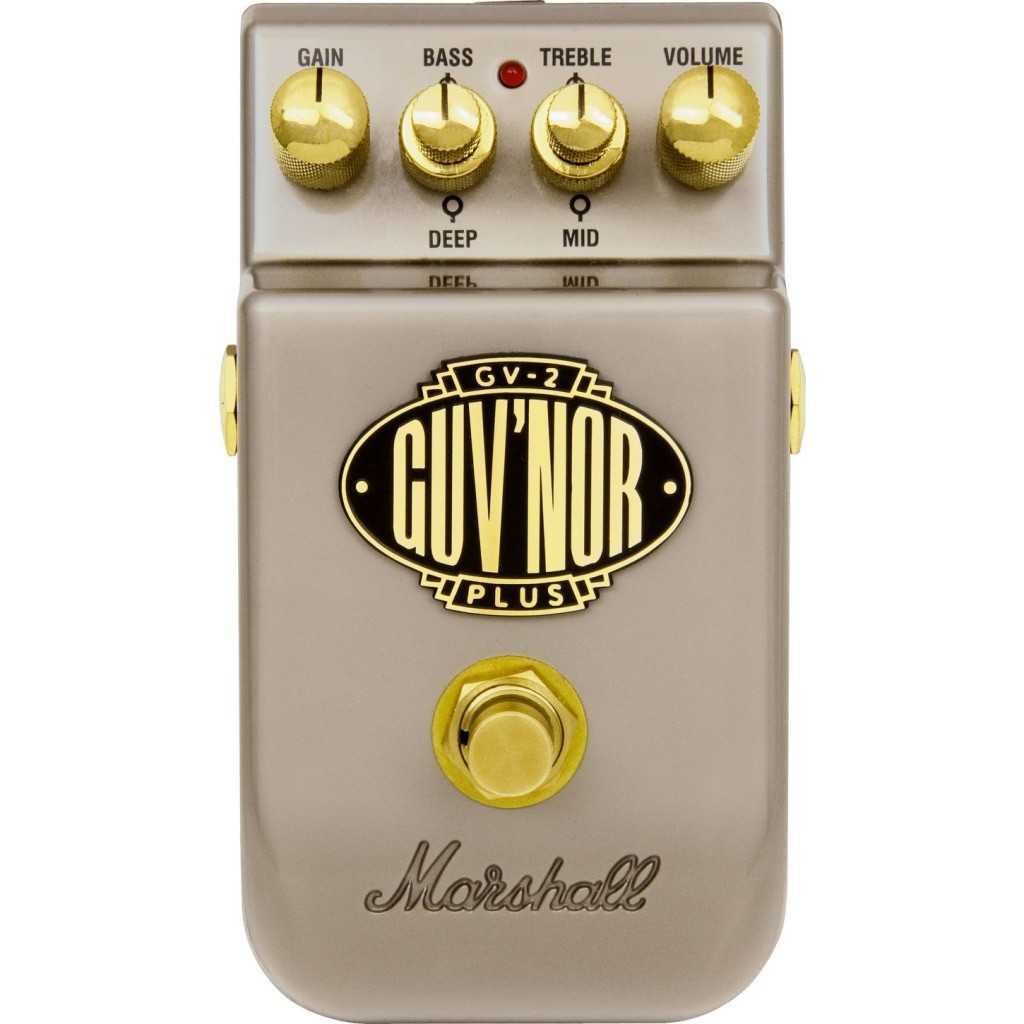

https://youtube.com/watch?v=GP0mKB3d3Qg

https://youtube.com/watch?v=hactYFyxK5Y

и многие другие.

2.3 Boss DS1 Circuit Layout

The circuit uses a single layer PCB with standard through-hole components which makes it easy and cheap to produce. All the potentiometers, jacks and battery are wired and hand soldered which is quite labor intensive.



note: Original Images from gitaradiy.pl and miqbal on diystompboxes.com

Boss DS-1 Operational Amplifier:

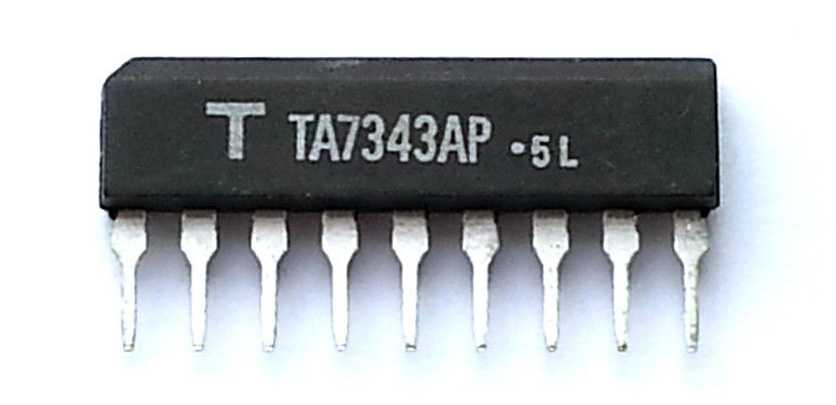

Although the circuit has been the same through the ages, the unusually SIL (Single in Line) packaged op-amp has changed several times:

• At the beginning (1978), the DS-1 was using the Toshiba TA7136AP opamp. This remained unchanged for about 16 years.
• In 1994 the op-amp was replaced by the Rohm BA728N.
• 6 year later, in 2000 the opamp was again changed by the Mitsubishi M5223AL
• The last change was in 2006 when the New Japan Radio NJM2904L opamp was introduced.

All these op-amp changes where due to manufacturing stock/part obsolescence.

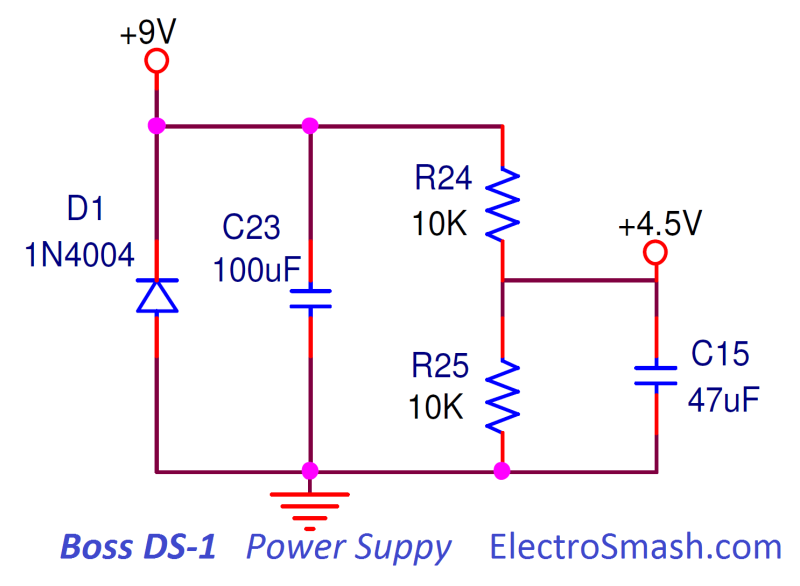

3. Power Supply Stage.

The Power Supply Stage is a simple resistor divider that provides the power (+9V) and bias voltage (+4.5V) to the pedal:

• The resistor divider (R24, R25) generates +4.5 volts to be used as a virtual ground (bias voltage).
• The capacitors C23 (100uF) and C15 (47uF) are bulk capacitance that stabilizes the power supply lines.
• The diode D1 is protection against reverse polarity connections, in case the player connects a wrong power adapter.
• A stereo guitar input jack could be used as an on-off switch, connecting the battery (-) pin to ground when the guitar jack is plugged.

Размеры педалборда

Планирование педалборда лучше начать с определения его размеров. Сделать это навскидку довольно трудно — лучше нарисовать схему будущего аксессуара, чтобы наглядно понять, как собрать педалборд.

Возьмите маркер и несколько листов бумаги или картона. Аккуратно разложите на бумаге свои педали в той последовательности, в которой вы их подключаете.

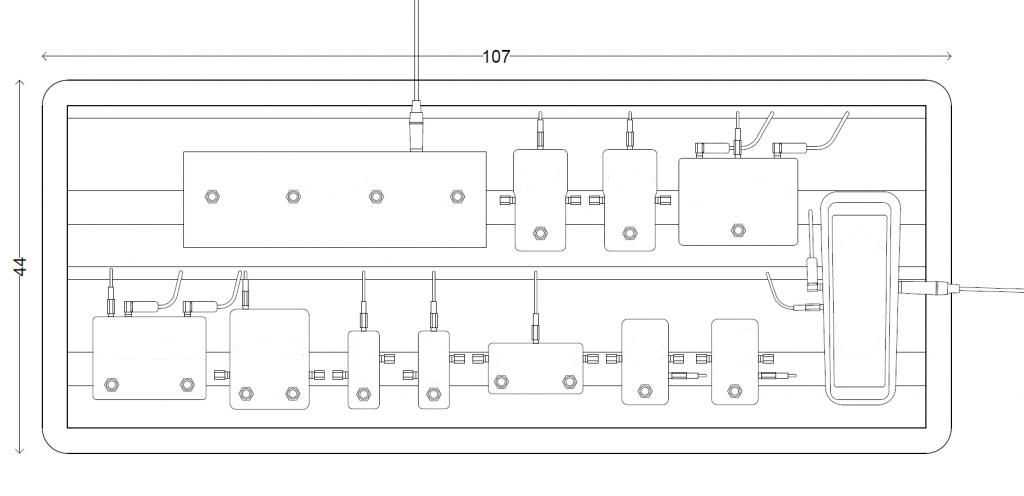

Схематичное отображение педалборда

Если какой-то педали нет под рукой, поищите ее габариты в Интернете, на официальных сайтах производителей. Несмотря на то, что педали разных компаний отличаются размером, фирмы-производители изготавливают (или стараются изготавливать) большую часть продуктовой линейки в одних размерах.

Производитель	Размеры педалей, мм (Д х Ш)
BOSS	129×73
Behringer	123×70
Digitech	106×82
Dunlop (Cry Baby)	254×127
Electro-Harmonix	155×70
Keeley Electronics	112×68
MXR	111×60
TC Electronic	122×72

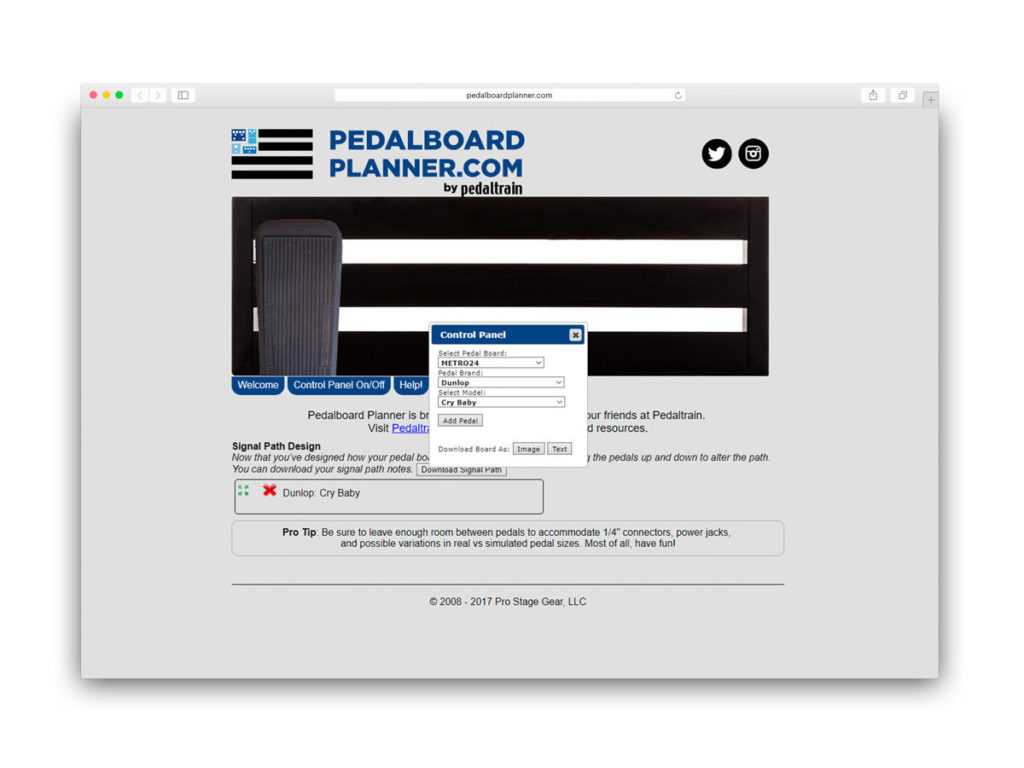

Если такой способ планирования педалборда не подойдет, можно воспользоваться сервисом Pedalboard Planner. Сервис хранит данные о размерах большинства существующих педалей эффектов, а также дает рекомендации о том, как собрать педалборд на основе заданных условий.

Сервис Pedalboard Planner дает гитаристам подсказки, как собрать педалборд

Получившийся педалборд можно сохранить на компьютер в виде изображения или текстового документа. Когда на руках окажется схема будущего аксессуара, вы сможете оценить масштабы своего педалборда.

Sound

In terms of tone, this pedal gives you one of the quintessential distorted tones. Its warmth yet gritty sound is desired by various guitarists, such as Steve Vai. Cranking the tone wheel to the right gives you a bright, happy and upbeat sound perfect for a twisting lead line, while taking all the way down as dark as possible with give you some truly crushing chordal play.

One of its downsides is the fizz we get when the distortion is all the way up. Though the latest model of this pedal is its loudest, the highest settings do leave an unwanted sound creeping through its texture. I’d avoid cranking up this far, or attempt some well-placed EQ after recording.

Dynamically, when the pedal is all the way up, the compression really kicks in and leaves you desiring slightly more in terms of dynamic control, but around the midpoint, you’ll get a really detailed response which can leave you whispering one minute, and exploding into noise the next.

One of its particular strengths is the ability to press this pedal into action on an already distorted sound. This will change the tone of your guitar and boost its volume/distortion to the perfect level for a well-balanced, stand-out solo.

Из чего состоит педалборд

Классический гитарный педалборд состоит из самой «доски», блока питания и педалей.

Несмотря на то, что строгих правил формирования собственного борда нет, большинство музыкантов используют примерно одинаковую схему коммутации эффектов: квакушка, перегруз, модуляция, дилей, ревербератор. Но в целом педали в педалборде можно располагать по своему желанию. Все зависит от конкретного стиля музыки и предпочтений самого гитариста. Так, например, знаменитый Эдди ван Хален располагал педали модуляции перед педалями перегруза. А артисты, работающие в жанрах shoegaze, post-rock, ставят дисторшн в конец цепи для создания замыленного «грязного» звука.

Нередко последовательность педалей в педалборде зависит от порядка и частоты включения эффектов во время исполнения композиций на концертах.

Подбор педалей – дело вкуса каждого гитариста. Наиболее известными производителями примочек являются BOSS, MXR, Maxon, Strymon, Fulltone. Из отечественных компаний стоит выделить фирму Yerasov. Их продукция которой востребована не только в России, но и за рубежом. Педали Yerasov, например, использует известный гитарист Виктор Смольский. В целом сейчас существует огромный выбор примочек под те задачи, которые ставит перед собой каждый гитарист.

Важнейшим элементом педалборда является питание. От него зависит не только работоспособность всей конструкции, но и звук. Для любого опытного музыканта не является секретом, что дешевые блоки питания и «гирлянды» портят звук, создают наводки и неприемлемый уровень фона.

Еще 10-15 лет назад проблема питания стояла достаточно остро. Кто-то из музыкантов использовал для каждой педали отдельный адаптер, кто-то мучался с заменой батареек перед каждым концертом. Сейчас производители предлагают гитаристам блоки питания с необходимым количеством изолированных выходов с различным напряжением и силой тока.

Наибольшей популярностью пользуются блоки питания компаний T-Rex, CIOKS, Voodoo Lab, MXR. Продукция этих брендов зарекомендовала себя в концертной деятельности большинства известных гитаристов.

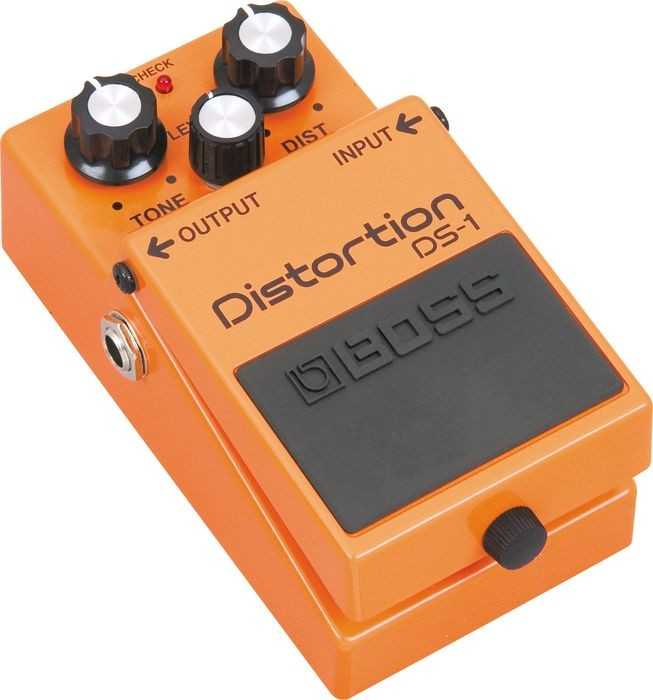

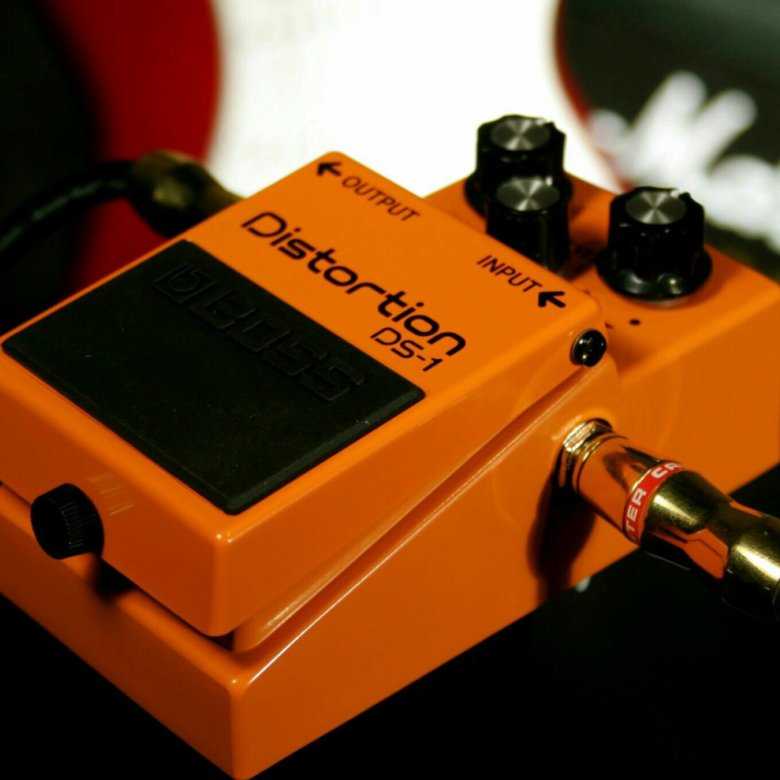

About The Boss DS-1 Distortion Pedal

The first and arguably most important thing about the Boss DS-1 Distortion Pedal is that it’s the biggest selling distortion pedal ever. The bright orange pedal is distinctive in its look, well-known and loved in its sound and is one of the most affordable pedals on the market.

The pedal first showed up in 1978 with a Toshiba preamp which provided a warm, hard-clipping sound. This was the first distortion pedal Boss made. In 1994, it was revised and brought in a ROHM op-amp which gave a cleaner distortion, but made the pedal relatively quiet. In 2000, a Mitsubishi op-amp provided the volume the pedal so desperately needed, but then ended up giving off a fizzy sound at its highest gain levels.

The pedal has been modded thousands of times over the years, taking its sound to even more exciting levels, but we’ll go into that another day…

Цена

Услышав, как я все это время пою дифирамбы педалям, вы, вероятно, ожидаете приличного ценника. Однако одной из самых интересных особенностей этой педали является ее доступность. По сравнению с конкурентами, это, по сути, один из самых дешевых из доступных. Выбирайте еще более дешевый бренд, и вы серьезно рискуете качеством, выбирайте более дорогую модель, и вы начинаете рисковать, тратя деньги.

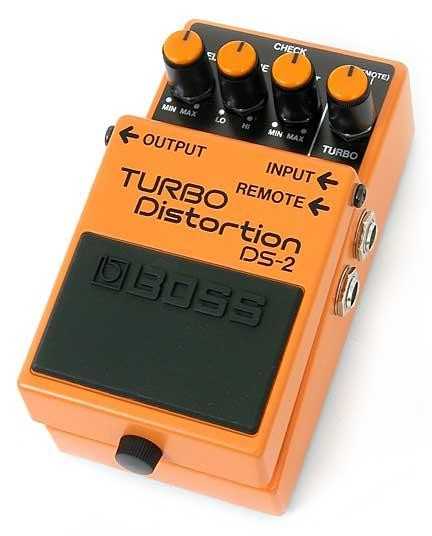

Единственный способ, которым я могу сказать, что потратить больше, будет работать лучше, – это перейти на DS-2, педаль, на которой играл Курт Кобейн. Эта версия немного дороже, но дает вам режим, идентичный DS-1, и настройку, которая увеличивает средние частоты, чтобы дать вам два варианта вашего тембра перегрузки.

Price

Boss DS-1 Distortion Pedal

After hearing me sing the pedals praises this whole time, you’d probably be expecting a hefty price tag. However, one of the most exciting features of this pedal is its affordability. In comparison to its competitors, it is essentially one of the cheapest available. Go for an even cheaper brand and you’re seriously risking quality, go for a more expensive model and you’re starting to venture into the realm of spending unnecessary money.

The only way I can say spending more would work better is when upgrading to the DS-2, a pedal championed by Kurt Cobain. This version is slightly more expensive, but gives you a mode identical to the DS-1 and a setting that boosts mid frequencies to give you two variants to your overdrive tone.

Still take a look at our guide to the best low cost distortion pedals if you aren’t convinced.

6.1 Voltage Gain Calculation.

The second half of the NJM2904L is a non-inverting amplifier that will boost the signal up to 22.3 times (26.5 dBs) following the formula:

Gv_{op-amp max} = 1 + ( VR1)/( R₁₃) = 1 +(100K/4.7K) = 22.3 (26.5dB)

Gv_{op-amp min} = 1 + ( 0‎Ω )/( R₁₃) = 1+(0K/4.7K) = 1 (0dB)

The clipping stage defines the distortion signature sound, it is built using 2 back to back diodes that shunt the signal to AC ground (4.5V), this kind of clipping technique gives a “hard-clipping” sound also used in the MXR Micro-amp or the RAT opposed to the “soft-clipping” style created by placing the diodes on the feedback loop of the op-amp and  used in other pedals like the Tube-Screamer.

With the 26.5 dB of gain, the audio signal will be bigger than the V_F of the diode (1S1588 or 1S2473 or equivalent 1N4148) that is around 0.7V in any position, creating a hard clipping action:

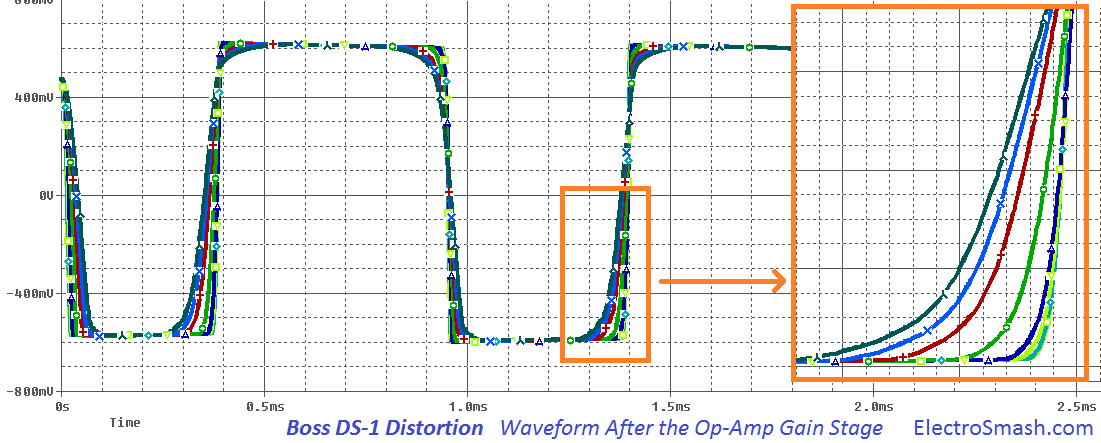

The image above shows the waveform after the clipping diodes, it exhibits a clear squared shape limited between +0.7V and -0.7V which is the V_F of the diodes. Playing with the distortion potentiometer the edge of the waveform can be softened by in any case the overall look is pretty squared and distorted.

•  Capacitor C7 (100pF) reduces the high harsh harmonics at the very top of the audio spectrum. It controls it by allowing highs through the feedback loop.
•  The high-pass filter created by C8 and R13 (and part of the VR1 pot depending on its position) will remove freqs below 72Hz (or lower depending on the VR1 position)

 fc_max = 1/(2πC₈R₁₃) = 1/(2*3.14*0.47u*4.7K) = 72Hz

 fc_min = 1/(2πC₈(R₁₃+VR1)) = 1/(2*3.14*0.47u*104.7K) = 3Hz

At max distortion, harmonics over 72Hz get the full gain of the distortion stage, and everything below it gets progressively less gain and distortion. Bass notes are less clipped, so the distortion is frequency selective (similar to what happens in the Tube Screamer, but in that case, the freq limit is 720 instead of 72Hz).

  As mentioned above, the diodes D4 and D5 will clip when the amplified signal goes over/below the forward voltage (VF) which is around 0.7V.

Что такое педалборд

Педалборд (или просто, «борд», «доска») – это скоммутированная цепь гитарных педалей, расположенных на металлической, пластиковой или деревянной основе и подключенных к единому источнику питания.

Изначально педалборд – это обычная доска, к которой гитаристы крепили свои педали. Сейчас же производители предлагают музыкантам борды самых разных форм и конфигураций. От самых простых решений на 4-5 примочек, до сложных конструкций в несколько ярусов со встроенным питанием и возможностью управления по MIDI.

Размеры самых популярных моделей педалбордов варьируются от 35*14 см до 107*37 см. Для мировых звезд производители производят кастомизированные доски с идеально подобранными размерами.

При изготовлении педалбордов используются легкие, но, в то же время, прочные алюминиевые сплавы. Это необходимо для того, чтобы облегчить вес всей конструкции. Ведь полностью скоммутированный педалборд из 10-15 примочек вместе с кейсом и проводами может весить 20 – 30 кг.

Преимущество использования педалборда заключается в том, что гитаристу нет нужды каждый раз заново коммутировать педали перед выступлением или записью. В педалборде все педали уже расставлены нужным образом, соединены и запитаны. Кроме того, педалборд намного удобнее в транспортировке, ведь педали не нужно прятать в коробки и искать подходящую сумку. Педалборд укладывается в жесткий кейс и перемещается вместе с остальным оборудованием артиста.

Что в итоге

Потенциал BOSS SY-1 огромен, но только в том случае, если применять педаль творчески. Несмотря на богатство эффектов, примочка создана для тех, кто готов разбираться и искать, как и где её использовать. Речь касается не только положения в цепи эффектов, но и жанровой принадлежности — девайс вряд ли пригодится тем, кто работает в экстремальных стилях музыки, рок-н-ролле, джазе и блюзе.

Что касается звука и спектра возможностей, то здесь к BOSS SY-1 невозможно высказать хоть каплю недовольства — примочка отлично звучит, забита обработками и эффектами под завязку. Да и пользоваться ей интересно: постоянно задаёшь себе вопросы в духе «а что, если поставить перед SY-1 дисторшн?», «а как она работает с квакушкой?», «а что будет, если совместить её с питчшифтером?». Примочка вдохновляет, пробуждает новые идеи, стимулирует творить и экспериментировать. Но нужна ли она лично вам — вопрос открытый.
