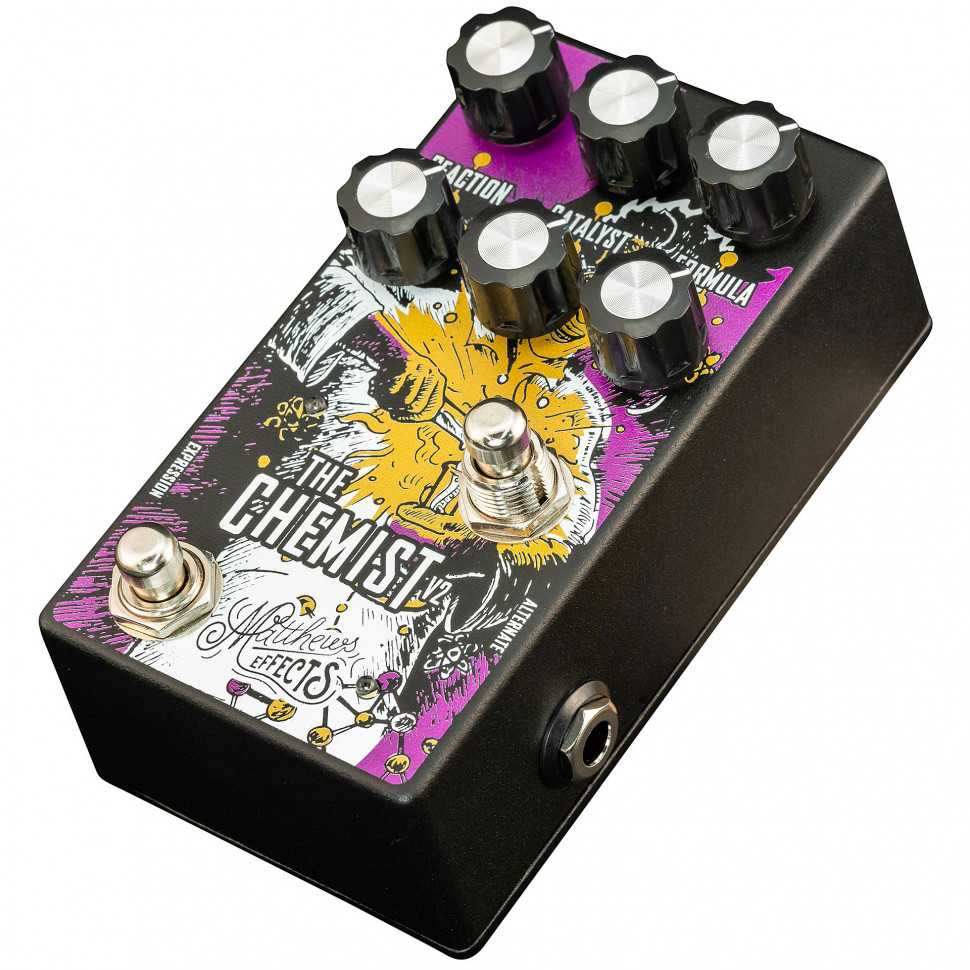

Типы педалей

Сами по себе звукосниматели для электрогитары не могли обеспечить должное звучание (в связи с требованиями рынка), поэтому обработку звука исходящего сигнала пришлось проводить не на самом инструменте, а с использованием внешних средств. При этом использовалось даже не прямое внешнее подключение к Так, на первое место вышла педаль для электрогитары и так называемый комбик.

Он представляет собой некий с возможностью настройки параметров звука, который гитарист хочет слышать на выходе (на концертном портале). Понятно, что настраиваемые эффекты проходят сначала через это устройство. Но зато визжание драйвовой гитары при заводке динамка производится именно с его помощью. Реагируют на динамик как раз-таки звукосниматели. Для электрогитары этот эффект оказался такой находкой, что его сначала применил Джимми Хендрикс, а затем и все остальные рокеры.

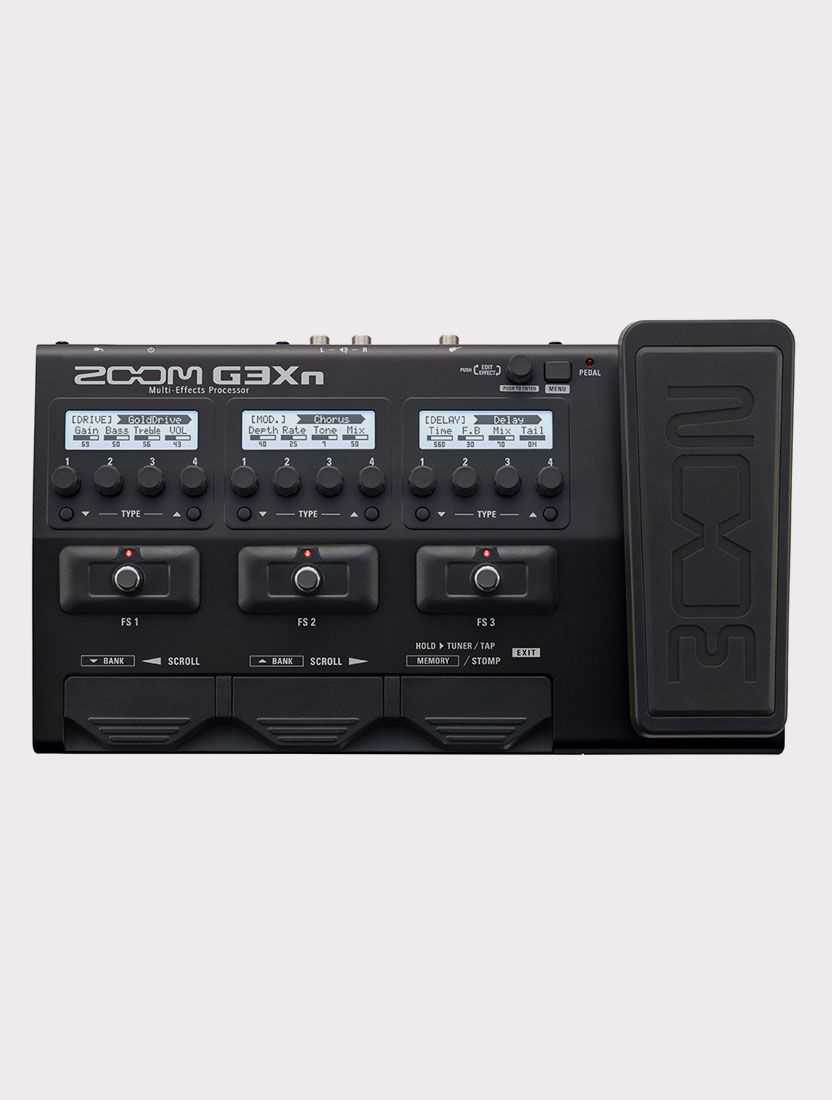

ZOOM Процессор эффектов G3XN

Фото: https://market.yandex.ru

Zoom G3Xn — процессор гитарных эффектов, который пришел на смену хитовому гитарному процессору Zoom G3X. Теперь в вашем распоряжении еще больше эффектов (до 7 одновременно) и пресетов (включая пресеты от знаменитых музыкантов). Гитарный процессор G3Xn включает в себя 70 качественно исполненных DSP-эффектов, плюс 10 реалистичных эмуляторов усилителей и кабинетов, которые когда-либо создавались Звуковой лабораторией Zoom. G3Xn предложит вам свежий взгляд не только на такие неотъемлемые гитарные эффекты, как овердрайв, дисторшн, компрессия, эквалайзер, но и уникальные мульти-эффекты, например, Seq Filter, Gold Drive.

ZOOM Процессор эффектов G3XN

Биткрашер(Bitcrusher)

Биткрашер (bitcrusher — битразрушитель) — цифровой эффект, который производит искажение путём снижения разрешения (битности) или пропускной способности (частоты дискретизации) цифровых аудиоданных. В результате, полученные шумы квантования могут привести к «утеплению» или к «огрублению» звука, в зависимости от уровня изменений.

Если сократить число бит используемых для хранения данных, то число возможных значений уменьшится, и таким образом уменьшится разрешение сигнала, что приведёт к его искажению. На рисунке обработанная биткрашером синусоида:

Эти искажения добавляют обертона таким образом, что форма волны становится угловатой. Это может привести к «утеплению» звука, в сравнении с оригинальным, особенно если сигнал округляется (округляются числа) определенным образом. Часто этот эффект специально используется в техно и электронной музыке.

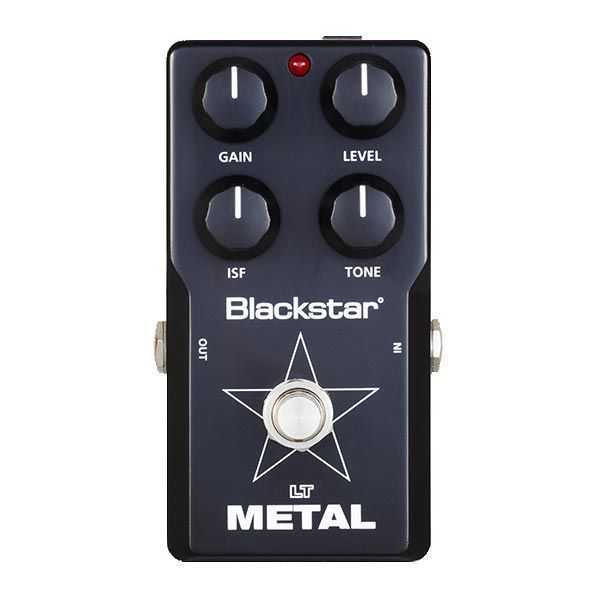

Blackstar Педаль LT Metal

Фото: https://market.yandex.ru

Blackstar LT Metal основана на патентованной схеме перегрузки сигнала, на удивление реалистично воспроизводящей тембр и динамику ламповых схем в полном диапазоне от легкого буста до мощного хай-гейна. Благодаря этому звук LT METAL свободен от характерного для транзисторных педалей подобного типа «песка», имеет плотный низ и хорошо ложится «в пачку» при игре в группе. Уникальная патентованная настройка ISF позволяет менять плавно окраску звучания по всему спектру между «Американским» и «Британским» стандартами звука, что является другим выгодным отличаем LT METALот аналогичных по характеру и классу педалей.

Blackstar Педаль LT Metal

Colorsound Tone Bender Professional MKII

Colorsound — популярная британская фирма, делающая гитарные эффекты с 60-х годов. Некоторые из их «старых добрых» педалей были не так давно выпущены еще раз, среди них был также и легендарный Tone Bender, одна из первых серий педалей, выпущенных в Великобритании. На подобных педалях играли такие маститые гитаристы, как Джефф Бек, Джимми Пейдж и Пит Тауншенд. Как и оригинальная версия, Tone Bender Professional MKII ($179??) примитивен, каким, собственно, и должен быть дисторшн. У этой педальки всего два регулятора: один из них — регулятор громкости (Level), и другой — собственно уровень дисторшна (Attack). Дизайн педали (удлиненный алюминиевый корпус) практически полностью идентичен тому самому Vox Tone Bender, который Colorsound лицензировали у Vox. Так же, как и у оригинальной версии, отсутствует разъем для подключения внешнего блока питания. Если судить по внешнему виду, создается впечатление, что Tone Bender как бы пришел к нам из той самой золотой эпохи. Единственная разница — пластиковые джеки и отсутствие толстого слоя грязи, скопившегося за годы. Мы сравнили Tone Bender с оригинальной версией конца 60-х годов, сделанной в Италии. Colorsound’овская версия давала четкие средние частоты, плотные верхи и слегка мутноватый бас. Взятые аккорды обретают четкость, а одиночные ноты звучат с отличной частотой и натуральным сустейном. Vox дает более жужжащий звук с выпячиванием средних частот вперед. Звуки, издаваемые Colorsound’ом намного приятнее, и гораздо больше подходят для современных гитаристов, которые хотят избежать эффекта «пчелы в банке», которым страдают большинство древних педалей дисторшна.

Electro-Harmonix Polychorus

«По большому счету это Сhorus и Flanger, вместе взятые. На нем можно добиться самых разных звуков, например вибрато более экстремального хоруса, флэнджера или звука с металлическим оттенком filter matrix. Кобейн крайне интересно использовал Polychorus в песне „Radio Friendly Unit Shifter“, где за счет этой педали создавался очень красивый шквал гитарного звука. В том числе благодаря этой примочке нойз стал по-своему музыкальным.

Интересно, что и Poly Chorus, и Small Clone были выпущены еще в конце 1970-х — начале 1980-х годов, но только Кобейну удалось сделать так, чтобы эти педали повлияли на саунд мировой гитарной музыки. До Курта Poly Chorus среди прочих использовал гитарист King Crimson Эдриан Белью».

Примеры:

Nirvana — «Radio Friendly Unit Shifter»

https://youtube.com/watch?v=h9ALaYS0XTc

King Crimson — «Indiscipline»

Вэйвшейпер (Waveshaper)

Вэйвшейпер — эффект, формирующий волну. В результате изменения формы сигнала из простых звуков получаются. Эффект является амплитудно-зависимым, в результате чего искажения проявляются по-разному при разных уровнях сигнала.

Вэйвшейперы главным образом используются в электронной музыке, для достижения резких, «режущих» звуков, но также они способны создавать незаметные «утепляющие» искажения. Этот эффект наиболее часто используется для изменения синтезированных звуков, изменяя их формы волн. Вэйвшейпер также может использоваться для получения тяжелых искажений гитары или баса.

При цифровом моделировании аналогового оборудования, такого как ламповые усилители, вэйвшейпер используется для создания статических или нелинейных искажений, приближенных к передаточной характеристике вакуумных ламп или диодных лимитеров.

Ну и напоследок небольшой пример, здесь:

Чистый звук
Овердрайв
Дисторшн
Биткрашер

DigiTech Whammy

«Педаль Whammy, разработка компании DigiTech, была выпущена в 1991 году. Whammy — это довольно сложный прибор: pitch shifter и harmonizer в одном. DigiTech умудрились сделать столь непростое устройство в формате гитарного эффекта, причем сразу же со встроенной педалью экспрессии.

Whammy сильно повлияла на многих: например, Том Морелло из Rage Against the Machine великолепно использовал ее для своих гитарных приемов типа скретчей и других. Еще с ней играли музыканты My Bloody Valentine. Мне, впрочем, ближе то, как Whammy использовали Radiohead, которые достигли в этом совершенства, особенно когда совмещали ее с эффектом „дилэй“.

Этот эффект дарит много уникальных возможностей для создания разнообразных звуков, от октавера в духе стоунер-рока, гармонайзера а-ля King Crimson, гармонайзера с педалью экспрессии My Bloody Valentine, Radiohead и так далее. Я использовал Whammy на альбомах Дельфина „Юность“, „Существо“ и других. До сих пор играю с этим эффектом в разных проектах».

Примеры:

Rage Against The Machine — «Killing in the Name»

https://youtube.com/watch?v=l9-NOIalUYU

My Bloody Valentine — «When You Sleep»

Radiohead — «My Iron Lung»

Ibanez Tube Screamer Mini

Ibanez Tube Screamer — это практически святой Грааль всех педалей овердрайва. Многие производители педалей овердрайва основывают свои конструкции на оригинальном Tube Screamer. Красота Tube Screamer заключается в простоте конструкции. Когда Ibanez решила выпустить Mini, это просто имело смысл.

Компания смогла упаковать три простых элемента управления, овердрайв, тон и уровень, в более компактное устройство, которое занимает не так много места на педалборде, как оригинал.

Миниатюрный TS Mini производится в Японии и поставляется с микросхемой JRC4558D IC Chip, заветной микросхемой TS808 из оригинала. Когда вы играете через Tube Screamer Mini, вы можете услышать историю культовых звуков. Он помогает усилить звучание гитар с одной катушкой и позволяет средним частотам прорезаться сквозь самые плотные миксы. Хотя он, возможно, не такой гладкий, как оригинал, он очень точно соответствует оригинальной педали 80-х годов.

Вы можете легко набрать дополнительную атаку и искажение, уменьшив громкость вашего усилителя и увеличив громкость и усиление на Mini. К тому же, когда вы платите половину цены за полноразмерный Tube Screamer, вы действительно не можете превзойти этого маленького монстра.

Suhr Riot Distortion своими руками

Suhr Riot — полноценная педаль дисторшна, пригодна для работы во всех стилях (на мой взгляд). Отзывчива к динамике, далеко не самая дешевая (одна из весомых причин сделать самому), хоть конечно и не суровый бутик. Самое главным открытием для меня было звучание в различные типы усилителей.

Она звучит во все (!) (ну или почти во все, 99,9%), во все усилители! Хоть в ламповые стэки, хоть в ламповые комбо разной мощности, хоть в транзистор 10 ватт, хоть транзистор мощностью поболее. Во всех случаях получаем читаемый динамичный саунд в любом стиле, будь то рок-н-ролл или какой-либо лютый металл в строе Си. Достаточно грубое сравнение, но так и есть.

Предисловие

Когда было принято решение собрать данный девайс, то я, недолго думая, взял первую попавшуюся печатку (рисунок печатной платы) в гугле, фактически в виде картинки, с подписями деталей и тому подобного.

Давно дело было, не очень понимал матчасть и вообще процесс создания платы и устройства в целом, потому посчитал, что рисунок платы 1 к 1. Но знающие люди помогли, дали понять, что нет, не 1 к 1. Помогли перечертить, кажется в P-CADе.

Проще говоря, сделал я эту плату там, где проходил практику, на заводе в общем, чему был очень рад, т.к. все получилось очень качественно. Но не все так радужно оказалось – после припайки всего необходимого для работы оказалось, что перегруза чрезвычайно мало. Искал косяки на схеме -не нашел. Написал на одном форуме, получил некоторые рекомендации. Не помогло. И тут откуда ни возьмись в этой теме отвечает некто не из России. По русски-, но явно видится гугл транслейт. Пишет, что схема неправильная, вот тебе ссылка на забугорный форум, там это все разобрали до мелочей.

Зарегистрироваться на этом форуме я почему то не смог, о чем этому товарищу и ответил. А он в итоге скинул архив с материалами, которые в итоге я тут и опубликую с комментариями, тем более статей-обзоров по сборке этой педали на русском языке я не видел.

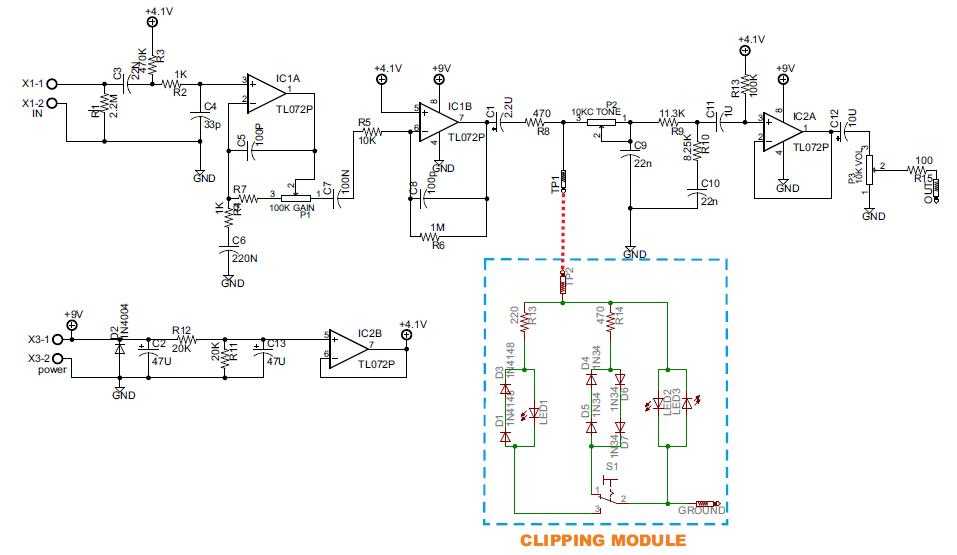

Итак, схема

Здесь требуется трехпозиционный тумблер ON-ON-ON с 6-ю контактами, который я не нашел у нас в городе, поэтому делал чуть упрощенную версию, но, судя по всему, не совсем корректную в плане переключения режимов. Эта схемка отличается только в нижним каскадом с тумблером (так называемый clipping module).

Для этого варианта требуется трехпозиционный тумблер ON-OFF-ON с 3-мя контактами, которые доступны даже в мелких радиотоварных киосках

Обращаю ваше внимание, что этот модуль изготавливается на отдельной платочке

Такое исполнение, судя по комментариям, не совсем корректное, и режимы действительно несколько странно переключаются, 2 из 3 вообще кажется одинаковые. Хотя я почти не трогаю этот тумблер.А самое главное, что во всех этих материалах была разведенная печатка в масштабе 1 к 1. У меня со схемотехникой не все хорошо и развести схему правильно я вряд ли бы смог оперативно. А хотелось побыстрее.

Все отзеркалено и готово к употреблению. Файл зовется «clipping module.pdf», распечатать 1 к 1. Итак, изготавливаем плату по методу ЛУТ (лазерного утюга). Обзоров этого способв в интернетах уйма, поэтому опишу вкратце.

Нам понадобится:

Текстолит фольгированный, фолгирован с одной стороны.
Хлорное железо (в виде коричневого порошка).
Глянцевая бумага. Говорят для фотопечати годится (именно глянцевая, не матовая!!!) , но годится также из некоторых журналов. Я уже неоднократно выдирал страницы из журнала о муз.аппаратуре «IN/OUT». На нем все неплохо печатается.
Лазерный (!) принтер.
Ножовка.
Утюг (лучше тот, которым одежду в вашем доме не гладят, есть вероятность подпортить его поверхность. Она, конечно, очищается, но хорошего мало. Но если есть только такой-то частично поможет чистый лист А4, проложенный между утюгом и рисунком платы, приложенным к текстолитовой заготовке.).
Тара, которую не жалко, лучше пластиковая и прочная.
Спирт, ацетон.
Старая зубная щетка.
Наждачка.
Паяльник, припой, флюс (если припой бесканифольный. Из флюсов: жидкая канифоль, паяльная кислота)э
Мини-дрель, комплект свёрел 0,6-1 мм.
Маркер для надписей на CD-дисках.

Печатаем изображение плат на глянцевой бумаге на лазерном принтере. Если первый раз подобное делаете-лучше в паре-тройке экземпляров, на всякий случай. Вырезаем. Отпиливаем ножовкой заготовки необходимого размера, лучше отпиливать с запасом миллиметра по 2-3.

Если большую плату планируете крепить к корпусу на стойках- то соответственно предусмотреть это расстояние под винты (добавить к заготовке миллиметров 6-7 по двум её сторонам).

Что нужно новичку для получения объёмного качественного звучания?

Те, кто, собравшись с духом, приобрели заветный инструмент, могут заметить, что его звучание далеко от желаемого

Проблема заключается в том, что к электрогитаре необходимо приобрести жизненно важного оборудования. К которому относят:

Гитарный усилитель. Он не только делает звук громче, но и влияет на структуру и тембр звучания.
Процессор эффектов. Электронное устройство модулирующее звучание определенных усилителей (существующих на рынке и разработанных изготовителем).
Педали эффектов. Электронное приспособление, обрабатывающее звук электрогитары и выступающее промежуточным звеном между инструментом и усилителем. Он искажает чистый звук и благодаря ему можно услышать привычный и хорошо узнаваемый звук.

Педали гитарных эффектов открывают перед новичком безграничное поле возможностей. Они качественно преобразуют оригинальный звук и делают его практически неузнаваемым. С их помощью музыканты открывают новые возможности. В умелых руках создают совершенно новые звуки и подчеркивают в песне те или иные моменты.

Кроме того, здесь установлены регуляторы объёма и интенсивности одного определенного эффекта (реверс, хорус и др.). В редких случаях встречаются модели, воспроизводящие определенную мелодию (хорус с фланжеромом, вибрато с тремоло). В этом случае компрессор переключается в режим экспандера. Мульти эффектные только цифровые устройства.

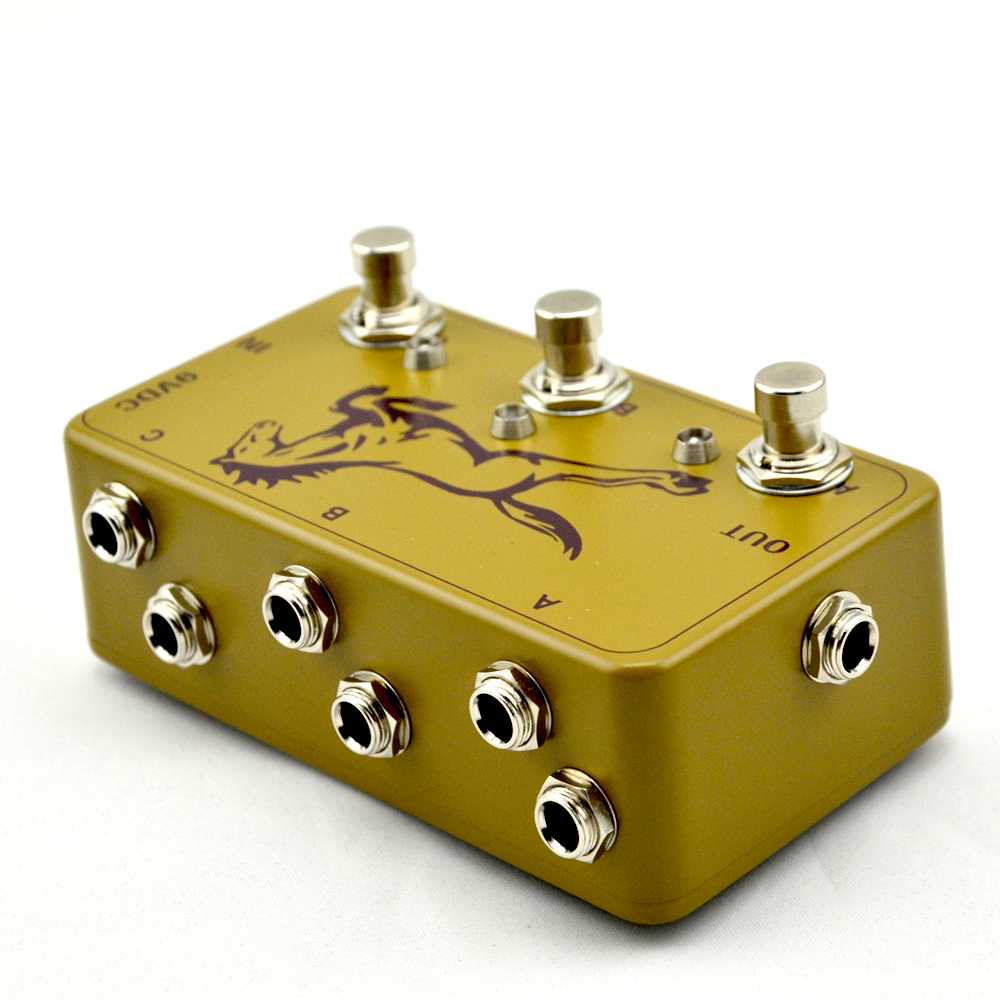

За счет модульности совмещают различные звучания в производном порядке. Существуют определенные правила касающиеся размещения дисторшена и овердрайва в цепи, но авангардисты в своих экспериментах пренебрегают даже ими.

Для питания педали достаточно бытовой электросети с напряжением 220 В, предварительно подключив адаптер, снижающий показатель до 9 В. Допускается вариант с использованием батареек типа «Крона».

Применение блока питания снижает затраты на приобретение батареек при частом использовании (особенно, если их несколько). Единственное достоинство батареек заключается в мобильности. Это актуально, если репетиции протекают вдали от сети электропитания.

Аппаратная конструкция pedalSHIELD UNO

Весь проект педали с открытыми исходниками, разработка была выполнена с помощью KiCad, бесплатного открытого инструмента проектирования электроники. Все файлы проекта, схемы и перечни элементов являются общедоступными. Схема может быть разбита на 5 простых блоков: источник питания, входной каскад, выходной каскад, пользовательский интерфейс и разъемы Arduino.

Программируемая гитарная педаль Arduino pedalSHIELD UNO. Схема электрическая принципиальная

Принцип действия прост; 1 операционный усилитель готовит сигнал для оцифровки, а другой операционный усилитель принимает сигнал с микроконтроллера Arduino UNO. Один АЦП используется для считывания сигнала гитары, и два ШИМ сигнала используются для генерации выходного сигнала.

Входной каскад: для лучшего захвата сигнал гитары усиливается с помощью первого операционного усилителя. Потенциометр VR1 регулирует коэффициент усиления этого усилителя от 1 до 21 так, чтобы уровень с гитары мог быть оптимизирован для оцифровки. Сигнал проходит через 3 фильтра нижних частот (сформированных из R3 и C2, R5 и C4, R6 и C5), которые устраняют избыток высших гармоник, которые могут создавать наложение во время выборки сигнала аналого-цифровым преобразователем (f_ср = 5 кГц).
Выходной каскад: использует фильтр нижних частот Саллена-Ки третьего порядка, который устраняет гармоники выше 5 кГц. Два ШИМ сигнала используются параллельно, увеличивая разрядность (2 x 8 бит).
Источник питания: для питания операционного усилителя «rail-to-rail» педаль использует +5В от Arduino Uno, что обеспечивает простоту конструкции и максимальное раскачивание сигнала без обрезки. Резисторный делитель R7 и R8 создает 2,5 В для виртуальной земли, а конденсатор C6 удаляет пульсации на линии питания.
Пользовательский интерфейс: музыкант может использовать 2 настраиваемые кнопки, 1 настраиваемый переключатель, ножной обходной переключатель 3PDT и программируемый светодиод.
Разъемы Arduino Uno: штыревые разъемы соединяют плату расширения с Arduino Uno, передавая сигналы и напряжение питания.

Как программировать педаль?

Идея состоит в том, чтобы сделать программирование максимальным простым, плата программируется на C/C++ с использованием стандартных функций и среды разработки Arduino. Все инструменты и программы являются бесплатными / с открытым исходным кодом.

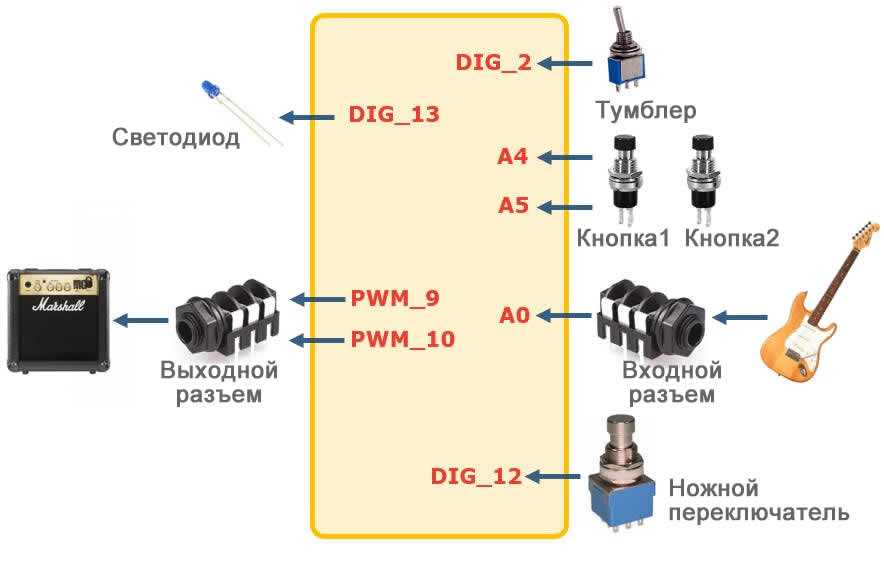

Ниже показана связь интерфейсов гитарной педали (вход/выход, элементы управления) с выводами платы Arduino Uno.

Связь интерфейсов платы расширения гитарной педали с Arduino Uno

Необходимы базовые знания C. Лучший способ проиллюстрировать, как программировать педаль – это показать простой пример педали с эффектом Volume/Booster.

Педаль Громкость/Booster

Структурная схема программы выглядит так:

Структурная схема программы

Реально используемый код выглядит так:

Группы гитарных эффектов

Гитарное производство развивалось годами, за это время было создано множество эффектов. Удовлетворяют запросы музыкантов, соответствуют жанру.

По принципу искажения делятся на несколько групп:

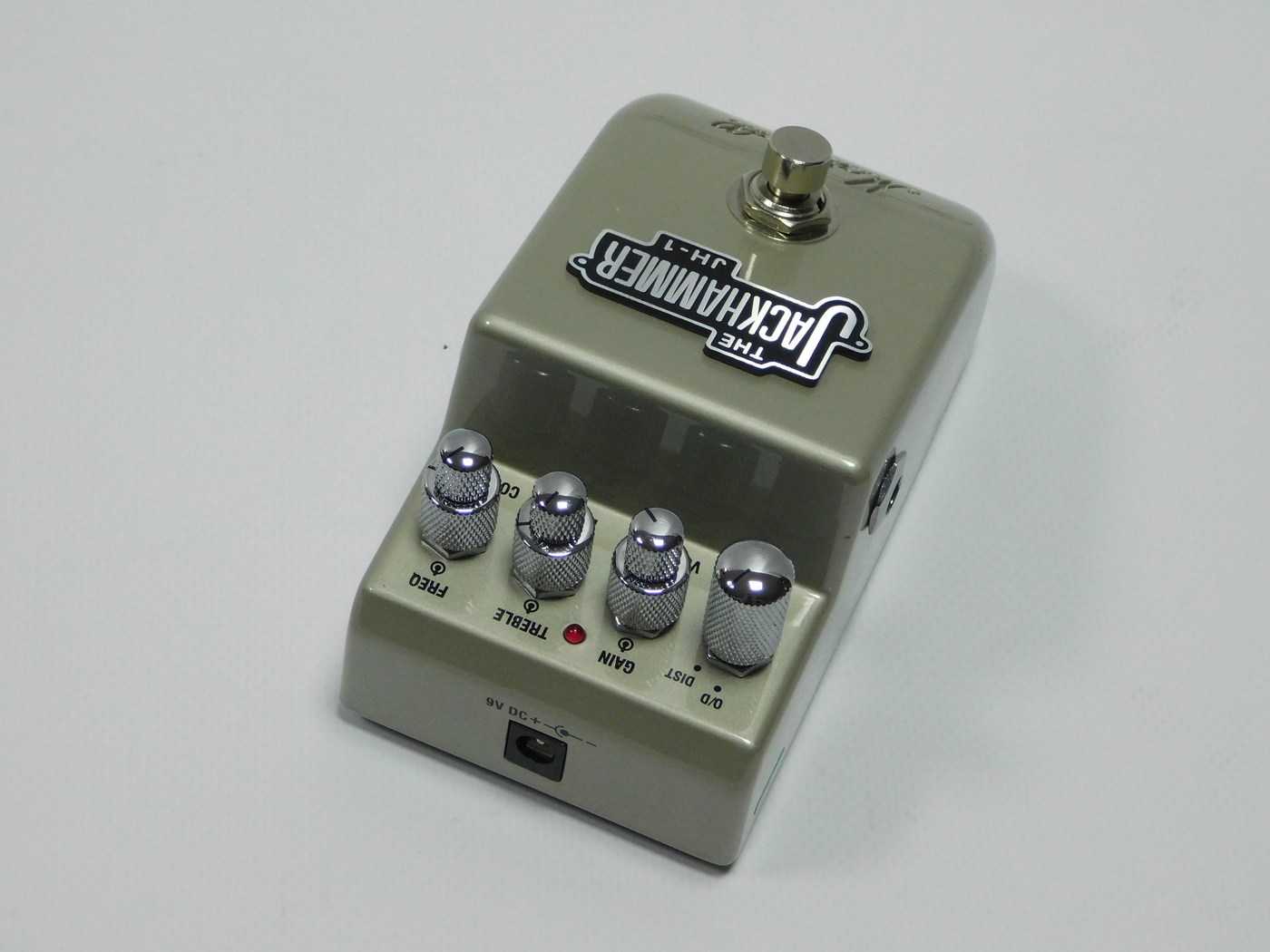

Гейновые отличаются суровостью. Работают с пределом громкости звука.

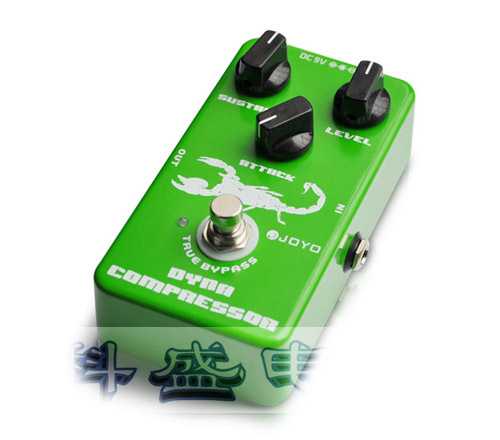

Динамические гейновые обрабатывают звук, откликаясь на уровень громкости.
Гейты управляют сигналом, но не снижают диапазон звучания. Их называют также «шумодавы».
Тоновые действуют на частоты, изменяя тональность звука.
Модулирующие придают экспрессию, украшают звук.

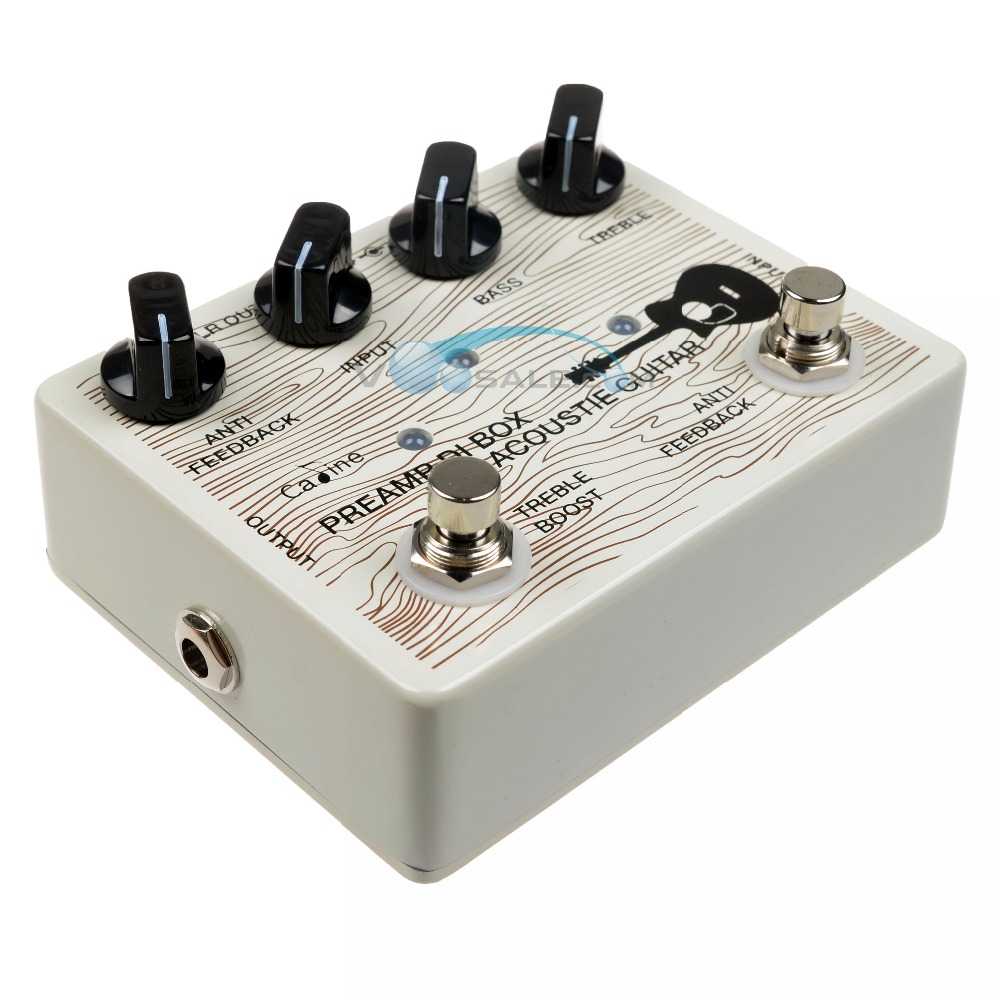

Эмулирующие создают эмуляцию со звуками и эффектами такими, как эхо, задержка, акустическая гитара.

Швейцарская компания Behringer, основанная в 1989 году, является одним из крупнейших производителей, занимающимся изготовлением профессионального звукового оборудования.

В линейке товаров многих брендов есть недорогие, но качественные гитарные аксессуары для искажения звучания, а также усилители, процессоры и селекторы.

Шаг 2: перенос схемы на плату

Прикладываем распечатанные рисунки плат рисунком к медному слою текстолитовой заготовки. Проходимся утюгом 3-5 раз. Здесь только опытным путем можно установить, сколько раз с вашим утюгом нужно прогладить, чтобы рисунок не растекся (как у меня на одной из плат), но и при этом отпечатался хорошо. Поэтому рекомендую распечатать рисунков с запасом.

Далее берем и наливаем в емкость теплой или горячей воды и кидаем туда эти заготовки

Отмачиваем минут 15 и осторожно начинаем счищать бумагу старой зубной щеткой. Можно потереть подушечками пальцев — главное не оторвать рисунок

Как видим, левая платка получилась отвратительно, передержал утюг и случайно сдвинул листок с рисунком во время «перевода» рисунка. Так как запасного рисунка не было ( как и личного лазерного принтера), а рисунок несложен- я дорисовал потом вручную маркером по CD. На правой плате в дальнейшем пробелы так же подретушировал этим же маркером.

Что такое педали эффектов?

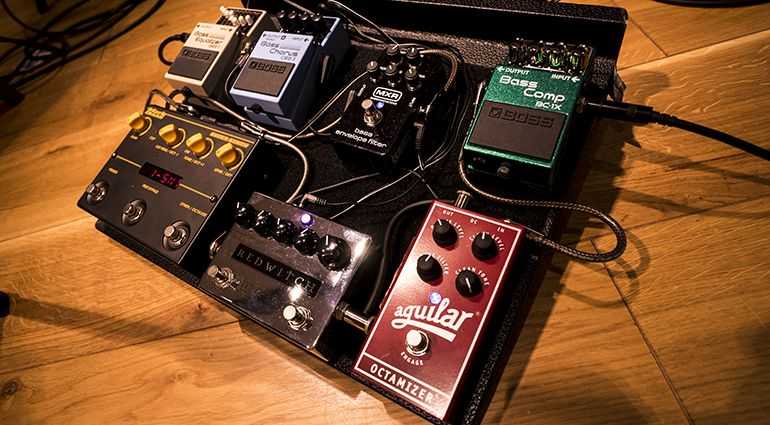

Педали гитарных эффектов — это электронные устройства, которые самыми различными способами преобразовывают выходной сигнал гитары. Эффекты, как уже было сказано, включаются в сигнальную цепь между гитарой и усилителем. При этом они специально конструируются так, чтобы обеспечить возможность построения сигнальной цепи по модульному принципу. Это означает, что вы можете включать в сигнальную цепь сколь угодно много эффектов и в каком угодно порядке, добиваясь нужного звучания. Благодаря модульности и «самодостаточности» педалей гитарных эффектов вы можете экспериментировать с ними как вам заблагорассудится, лишь бы результат был вам по душе (и по карману, разумеется)

Эффекты влияют на сигнал на участке цепи от гитары до усилителя, добавляя в него дополнительные музыкальные выразительные средства. Но что самое примечательное- эффекты позволяют вам почувствовать себя в роли «архитектора музыки». В умелых руках процессор эффектов может превратить совсем никудышный, невыразительный сигнал в нечто совершенно потрясающее и неземное.

Использование некоторых педалей эффектов, таких как фленджер, вау-вау и задержки, легко определить на слух. Другие же, например, компрессия, ревербератор и даже дисторшн часто являются составляющими компонентами звучания гитары, поэтому их не всегда удается идентифицировать именно как «эффекты». Но как бы там ни было, вы должны знать, что искусное или хотя бы просто уместное использование эффектов позволяет добиться если не потрясающих, то, по крайней мере, весьма интересных результатов. И даже если вы предпочитаете музыкальный стиль, который не предусматривает интенсивного использования эффектов, вам все же не помешает знать, какую роль каждый из них может сыграть в формировании звучания рок-гитары
